FOD2742应用

FOD2742应用

 PDF下载

描述
   该FOD2742光隔离放大器由流行的KA431精密可编程并联型电压基准和光耦。光耦合器是砷化镓（GaAs）的发光二极管光耦合到一个硅光电晶体管。它有3个等级的参考电压公差= 2％，1％和0.5％。当前的数据传输比（CTR）的范围从100％到200％。它还具有出色的温度系数为百万分之50 / ° C的它主要用于用作误差放大器/参考电压/节省空间光耦隔离功能的AC到DC电源和DC / DC转换器用。当使用FOD2742，电源设计人员可以减少元件数量和包装在密封设计。紧公差参考消除了应用程序需要很多的调整研究。该器件采用8引脚小外型封装。
特点
  ?光耦，借鉴和参考?精度误差放大器在2.5V的单封装?点击率100％至200％?2500 Vrms隔离?E90700 UL认证，英国标准协会批准，第2卷?8661，8662?VDE认证CSA认证1113643 136616??低温度系数为50 ppm / ° C最大?FOD2742A：宽容0.5％FOD2742B：宽容1％FOD2742C：公差2％

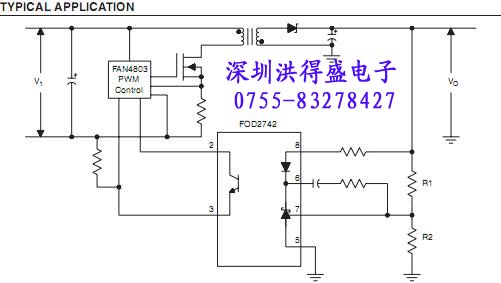

FOD2742 应用电路
