LinkSwitch-CV通过省去光耦器和次级控制电路,可以大大简化低功率电源的设计。

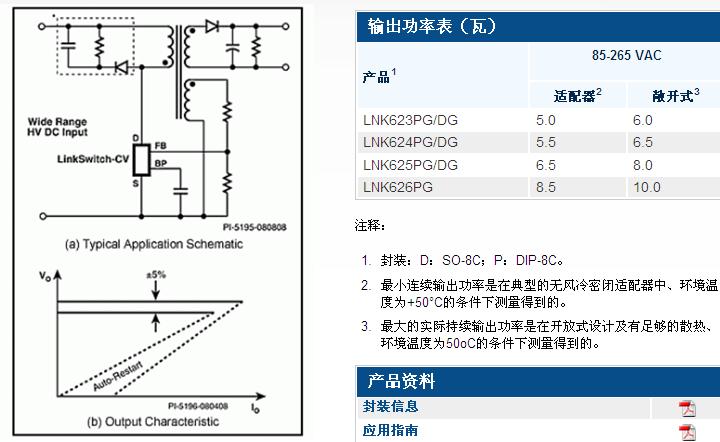

说明

     LinkSwitch-CV通过省去光耦器和次级控制电路,可以大大简化对恒压有严格要求的恒压电源设计。该器件采用了革新性的控制技术,能够随着输入电压和温度的变化提供极为严格的输出电压调节。

   该器件在一个单片IC上集成了一个700 V的功率MOSFET、新颖的开/关控制状态机、一个进行自偏置的高压开关电流源、频率抖动、每周期限流及迟滞热关断电路。

   产品特色

大大简化恒压转换器的设计

  • 省去光耦器和所有次级侧恒压控制电路
  • 省去偏置绕组电源-IC自偏置

    先进的性能特性

  • 补偿外围元件的温度漂移
  • 专有的调节技术使得IC参数的容差非常严格
  • 频率抖动技术极大地降低了EMI滤波成本
  • 通过外部电阻的选择/调节实现更严格的输出容差

   先进的保护/安全特性

  • 自动重启动保护功能在输出短路及控制环路故障(元件开路和短路)状况下可将输出功率降低95%以上
  • 迟滞热关断 - 自动恢复功能可降低电源的返修率
  • 无论在PCB板上还是在封装上,都保证高压漏极与其它所有引脚之间满足高压爬电要求

   应用

  • DVD/机顶盒
  • 适配器
  • 待机及辅助供电应用
  • 家用电器、白色家电和消费类电子产品
  • 工业控制
