一、  概述
   TP83 系列芯片是采用 CMOS工艺制造的静态电流极低的 VFM开关型 DC/DC升压转换器。
该芯片由振荡器、VFM模式控制电路、Lx开关驱动晶体管、基准电压单元、误差比较放大器、电压
采样电阻及VLX限幅电路等组成。
TP83 系列升压转换器采用变频的方式,因此较国内外同类产品具有更低的纹波、更强的驱动能力、
效率高等特点,应用时外围只需接三个元件(电感、电容及二极管各一个)。
输入电压最低 0.8V,并且可以根据要求调整输出电压 3V—6V可选。

二、  芯片特性及主要参数
该设计产品  TP83 系列  DC/DC升压转换器芯片在应用中具有优越的性能:
1.  外接元件少:
需肖特基管、电感及电容各一个;外接元件建议选择:  低直流电阻电感 20~220μH,钽电容 47~
200μF,肖特基二极管。
2.  极低的静态电流:  4uA
3.  低噪声及低纹波: 纹波典型值为 100mV
4.  驱动能力强:    Vtyp=3.3V, Vin=1.0V 时,Iout=100mA
Vtyp=3.3V, Vin=3.0V 时,Iout=750mA
5.  启动工作电压低:最大  0.8V
6.  高效率:            85%(Typ)
7.  封装体积小:    SOT89,SOT23(窄体)

三、  应用范围
TP83 系列芯片适用于要求大驱动能力、低静态电流、低电磁辐射的电池供电设备:
1、电池供电设备的电源部分。
2、玩具、照相机、摄像机、PDA及手持电话等便携式设备的电源部分。
3、要求提供电压比电池所能提供电压高的设备的电源部分。

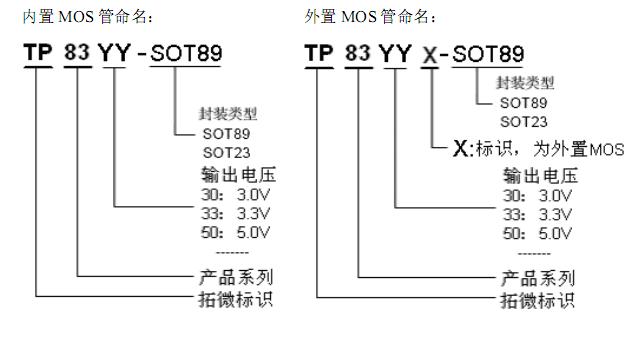

四、  命名规则

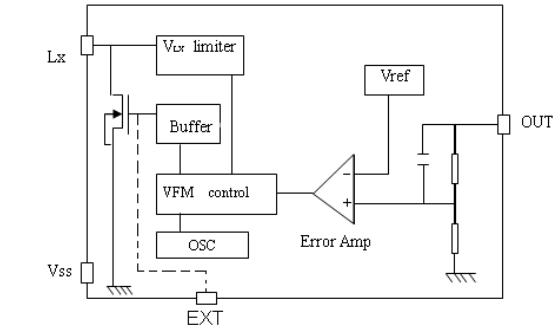

五、  芯片模型及引脚介绍

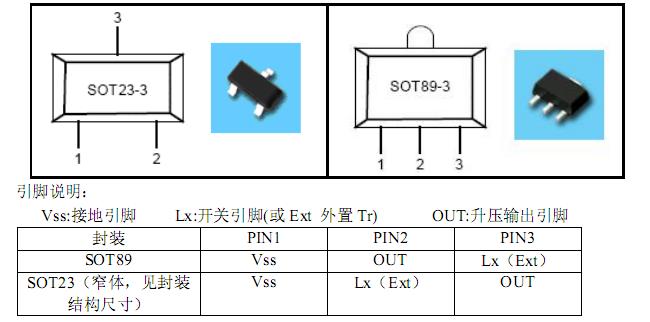

本设计芯片封装样式如下图,其引脚说明亦如下表所示


六、  极限参数
对地输入电压 VIN                           10V
输出电流Iout                                   800mA
功耗 Pd
SOT-23                                    0.25W
            SOT-89                 0.50
工作温度TA                                                        -40℃~145℃
导线焊接温度(10 秒)                    260℃



七、  工作原理
利用电感对能量的存储, 并通过其与输入端电源共同的泄放作用, 从而获得高于输入电压的输出电压。

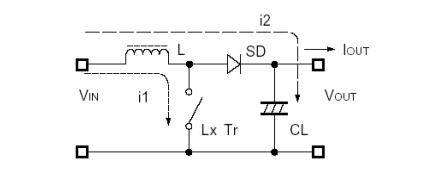

如图:
