TinySwitch-III 电路设计

TinySwitch-III 电路设计

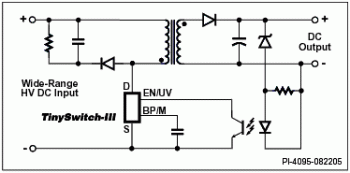

典型待机应用

说明：

  • 简单的开/关控制，无需环路补偿
  • 通过BP/M引脚电容值可选择不同的电流限流
  • 更高的电流限流可得到更高的峰值功率，或在敞开式应用中得到更高的连续输出功率
  • 严格的I2f参数容差范围降低了系统成本，使最大过载功率达到最小，从而降低了变压器、初级箝位及次级元件的成本
  • 导通时间延长-扩展低线电压稳压范围/维持时间，从而降低输入大容量电容
  • 频率抖动降低EMI滤波成本

应用：

  • 手机/无绳电话、PDA、数码相机、MP3/便携式音频设备、剃须刀等使用的充电器/适配器
  • PC待机电源及其他辅助电源
  • DVD/PVR及其他低功率机顶盒解码器
  • 电器、工业系统、电表等使用的电源
