DS18B20 数字温度计

概述

完整的数据资料 (PDF, 224kB) 英文 下载

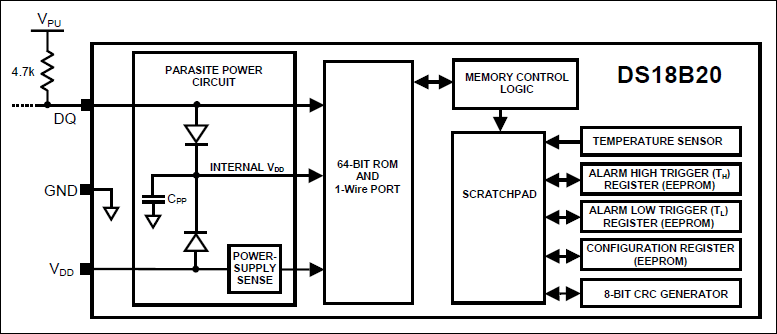

   DS18B20的数字温度计提供9位至12位摄氏温度测量，并与非易失性用户报警功能可编程上限和下限的触发点。超过1 - Wire ?总线DS18B20的通信，顾名思义，需要与中央微处理器只有一个数据线通讯（和地面）。它有一个至+125 ° C -55 ° C的工作温度范围，精确到± 0.5℃以上的-10 ° C到+85 ° C的此外，可以推导出DS18B20的权力直接从数据线（“寄生电源”），无需外部电源供应的需要。

每个DS18B20的有一个唯一的64位串行代码，允许多个DS18B20s的功能在同一1 - Wire总线。因此，它是用一个简单的微处理器来控制大面积分布的许多DS18B20s。应用程序，可以受益于这种功能包括HVAC环境控制，建筑物内，温度监测系统的设备或机器，并进行过程监测和控制系统。

• 独特的1 - Wire接口只需一个通信端口引脚

• 每个设备都具有在一个独特的64位串行代码存储板光盘
• 多点功能简化了分布式温度检测应用
• 无需外部元件
• 可以提供动力的数据线，电源电压范围是3.0V至5.5V

• 从-55℃温度的措施至+125 ° C（-67 ° F至257℉）

• ± 0.5 ° C精度从-10℃至+85 ° C

• 温度计分辨率用户可选的9至12位

• 转换温度为12位在750ms数字字（最大）

• 用户可定义的非易失（NV）报警设置

• 报警搜索命令确定和处理设备温度是谁的限制外程序（温度报警条件）

• 采用8引脚SO（150密耳），8引脚μSOP和3引脚TO - 92封装

• 软件兼容DS1822
• 应用包括恒温控制，工业系统，消费电子，温度计或热敏感系统

• 农用设备

• 音频设备

• 汽车

• 环境控制

• GPS设备

• 硬盘驱动器

• 医疗装置

• 机顶盒

• 电信
