TOPSwitch-HX 详细资料

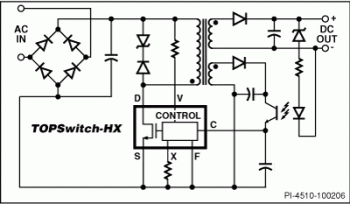

典型反激式应用

说明：

    TOPSwitch-HX在一个单片器件上集成了一个700 V的功率MOSFET、高压开关电流源、PWM控制器、振荡器、热关断电路、故障保护及其他控制电路。

更低的系统成本，更高的设计灵活性

EcoSmart^? – 节能

• 在整个负载范围内实现高效率
• 空载功耗
  • 230 VAC时小于200 mW
• 1 W输入时的待机功耗
  • 110 VAC输入时>600 mW
  • 265 VAC输入时>500 mW

eSIP (E)封装（eSIP封装信息）

• 较低的结-外壳热阻（每瓦2°C）
• 较低高度适合空间狭小的适配器应用
• 简单的夹片式散热片降低了制造成本
• 在使用夹片式散热片的情况下，通过IEC 60068的冲击及振动测试
• eSIP夹片和绑带

• 支持输出功率最高118 W的适配器应用（230 VAC时为177 W）
• 外部流限调整及远程开/关控制
• 电压监测引脚（OV、UV、线电压前馈、OVP、重置）
• 可选开关频率(132/66 kHz)

应用：

• LCD显示器
• 个人电脑
• 小型服务器
• 笔记本电脑适配器
• 机顶盒
• 数字电视
• 打印机
• DVD播放器和刻录机
• UPS
• 视频游戏
• 宽带调制解调器
• 手机适配器
• 音频放大器
