产品特色

• AC电压接通后阻止电流流经X电容放电电阻
• AC断电后通过放电电阻自动对X电容进行放电
• 简化EMI滤波电路的设计 – 采用更大容量的X电容，可使用更小的电感元件，而不会改变功耗
• 只有两个端子 – 在系统输入保险丝之前或之后使用均可满足安全标准
• 封装和PCB板上的爬电距离>4 mm
• 自供电 – 无需外部偏置
• 高共模抗浪涌能力 – 无需外部接地连接
• 高差模抗浪涌能力 – 内部集成1000 VMOSFET

EcoSmart®– 高效节能

• 230 VAC输入时，所有X电容的功耗值均<5 mW

应用

• X电容>100 nF的所有AC-DC转换器
• 要求符合EuP Lot 6标准的电器
• 要求空载功耗极低的适配器
• 要求待机功率极低的所有转换器

说明

施加AC电压后，CAPZero可阻断X电容安全放电电阻中的电流，这样可在230 VAC输入时将功率损耗降至5 mW以下，甚至为零功耗1 。AC断电后，将CAPZero与泄放电阻并联，可自动对X电容进行放电。这种工作方法有助于灵活选择X电容，以优化差模EMI滤波，并在功耗不变的情况下降低电感成本。

使用CAPZero设计电源时，只需根据所用X电容值在表1中选择合适的CAPZero器件和外部电阻值即可。这种设计选择将提供一个最差情况RC时间常数 - 即AC电源断电后小于1秒，这完全符合国际安全标准要求。

双端子CAPZero芯片的简单性和稳健性，使其成为满足EuP Lot 6要求的电源系统的理想之选。

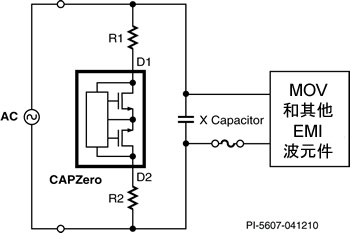

CAPZero产品系列具有两种电压等级：825 V – 当MOV与图1中的X电容并联时使用；1000 V – 当MOV置于系统中其他位置，实现抵抗>1.5 kV的差模浪涌电压时使用。有关详细信息，请参见“主要应用指南”部分。
