DS12885, DS12887, DS12887A, DS12C887, DS12C887A

DS12885, DS12887, DS12887A, DS12C887, DS12C887A

概述

完整的数据资料 (PDF, 268kB)
英文 下载数据资料(PDF)下载
DS12885、DS12887和DS12C887实时时钟(RTC)可用来直接替代DS1285和DS1287。该器件提供一个实时时钟/日历、定时闹钟、三个可屏蔽中断(共用一个中断输出)、可编程方波输出和114字节的电池备份静态RAM (DS12C887和DS12C887A包含113字节RAM)。DS12887在24引脚模块DIP封装内集成了晶体和锂电池。DS12C887在地址32h内增加了世纪字节。对于少于31天的月份，所有器件的日期能够在月末自动调整，带有闰年补偿。该器件可配置为24小时或12小时格式，带AM/PM指示。精确的温度补偿电路用于监视的VCC状态。一旦检测到主电源失效，器件可自动切换到备用电源。钮扣式锂电池可以连接到DS12885的VBAT输入引脚，在主电源掉电时保持有效的时间和日期。该器件通过一个复用的、字节宽度接口访问，支持Intel和Motorola模式。



关键特性   应用/使用
  • 直接替代IBM AT计算机时钟/日历
  • RTC计算秒、分、时、星期、日、月、年信息，具有润年补偿，有效期至2099年
  • 用二进制或BCD表示时间
  • 具有AM、PM标示的12小时模式或24小时模式
  • 夏时制选择
  • 可选择Intel或Motorola总线时序
  • 接口配合软件可寻址128 RAM
  • 14字节时钟与控制寄存器
  • 114字节通用、电池备份RAM (DS12C887和DS12C887A为113字节)
  • 清除RAM功能(DS12885、DS12887A和DS12C887A)
  • 三路中断可分别通过软件屏蔽与检测
  • 闹钟可设置为每秒一次至每星期一次
  • 周期可设置在122µs至500ms
  • 时钟终止刷新周期标志
  • 可编程的方波输出信号
  • 自动电源失效检测和切换电路
  • 可选择28引脚PLCC表面贴装封装或32引脚TQFP封装(DS12885)
  • 可选则集成了晶体和电池的DIP模块(EDIP)封装(DS12887、DS12887A、DS12C887、DS12C887A)
  • 可选的工业级温度范围

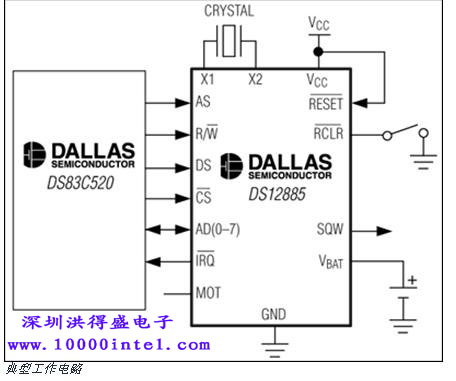

电路工作图






  • 嵌入式系统
  • 网络集线器、桥接器和路由器
  • 安全系统
  • 电表
