Vlper12A工作原理

　　开关型稳压电源通常采用功率半导体器件作为开关，通过控制开关的占空比来调整输出电压。由于开关型稳压电路中的调整管工作在开关状态，因而功耗小，电路效率高。开关电源的种类很多，按调整管与负载的连接方式可分为串联型和并联型，串连开关稳压电路为降压型电路，并联开关型稳压电路则是升压型电路。其调制方式可分为脉冲宽度调制(PWM)、脉冲频率调制(PFM)和混合调制。这其中尤以PWM最为盛行，本文主要介绍PWM开关电源。

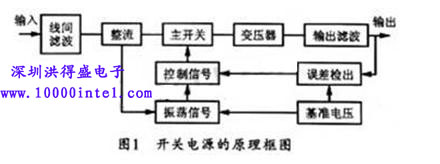

　　一般情况下，各种方式开关电源的工作原理基本相同，图1所示为开关电源的基本结构方框图。开关电源的工作原理主要是根据输入电压的高低和输出电压的变化，通过反馈电路来控制开关的占空比，以改变控制脉冲的宽度，并将输入的电压变换成脉冲信号，再经脉冲变压器变压后加到输出整流滤波电路，最后经平滑滤波，产生与输出脉冲宽度成比例的直流输出电压。

PWM控制过程一般是在保持调整管开关周期T不变的情况下，通过改变开关管的导通时间Ton来调节脉冲占空比，从而达到稳压的目的。目前，很多厂家已经推出了多种脉宽调制型开关电源的控制器芯片，他们大多都将开关管集成于芯片之中，且含有各种保护电路。

　　2  VIPER12A智能开关电源芯片

　　VIPer12A是一款采用VIPer系列做控制元件的低成本单片智能开关电源IC，其组件包括一个60 kHz的集成脉宽调制控制器和一个击穿电压为730 V的高压功率MOSFET，VIPer12A具有智能增强调整功能，其内置有保护控制单元，故其外部电路所需的元件数只有分立电路一半，因此，非常符合家电控制器的设计要求。

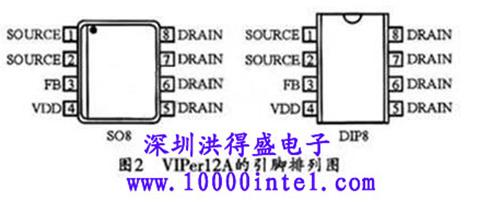

　　图2所示是VIPerl2A的引脚排列图，该器件有SO8和DIP8两种封装形式。各引脚的功能如下：

SOURCE：源极引脚，为内部MOSFET的源极端和电路参考地：

　　FB：反馈引脚，反馈输入，用于扩展0～1 V反馈控制电压范围，同时限定MOSFET的漏极电流峰值；

　　VDD：电源引脚，用于给芯片内部的控制电路提供电源，同时它也与漏极高压电流源相连。为了保证电源更为可靠，其起动开启阈值(典型值)应为14.5 V，并应在8 V时关闭；

　　DRAIN：漏极引脚，为高压功率开关MOS-FET的漏极端，同时也可用于内部高压电流源和充电，其最高耐压为730 V。

　　3  应用电路

　　图3所示是利用VIPer12A做控制元件的一种洗衣机和洗碗机控制器中的开关电源电路。该电路通过耦合电感来实现两路输出的变换，其变换器是基于降压型的BUCK电路。该电路采用离线模式工作，具有很宽的输入电压范围(从80～285V的交流电压)，可以提供Vout1为5 V，Vout2为24V的两路输出。两路输出都使用二极管来防止过压，分别分别为图中的VD04和VD05。
