达林顿三极管电路原理

达林顿放大器另一种型式的直接耦合放大器，晶体管间以直接方式串接，没有加上任何耦合元件。这样的晶体管串接型式最大的作用是：提供高电流放大增益。

达林顿的特性

1.高电流增益
2.电压增益约等于1（小于1）
3.高输入阻抗
4.低输出阻抗
5.漏电流影响极大，造成电路不稳定新艺图库

达林顿管定义：

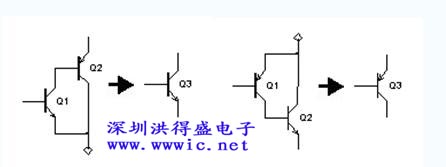

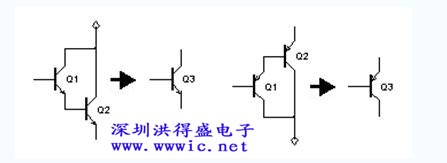

达林顿只是一种三极管接法的名称，有市售成品达林顿管，也有由两只独立的三极管组成一只达林顿管，如下图所示，两级放大器元件同为NPN型晶体管，将前级晶体管的射极电流直接引入下一级的基极，当作下级的输入。因为使用相同类型的晶体管，所以称为「同极型达林顿」连接。而使用NPN与PNP晶体管相互串接达成达林顿的特性，则称为「异极型达林顿」。
