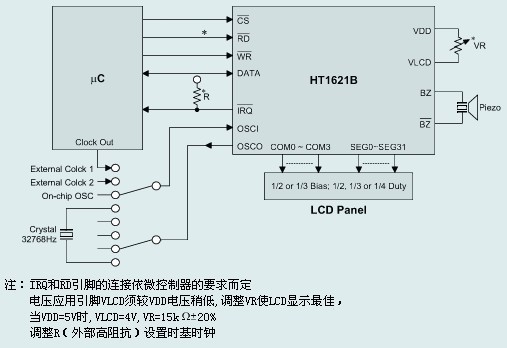

经典LCD驱动HT1621 电路图

经典LCD驱动HT1621 电路图

                          产品[ 合泰经典LCD驱动HT1621 ]资料

产品名称: 合泰经典LCD驱动HT1621


产品型号:HT1621

简单介绍


    合泰经典LCD驱动HT1621是台湾合泰公司推出的128段（32×4）内置存储器的多功能LCD驱动器，可以驱动多段LCD字符是其主要特征，HT1621可以构成LCD显示模块和显示系统，与控制器的通信连线仅需要3—4根，同时它还包括了省电命令，有效地减少本身的功耗。0755-83278427 林小姐/洪先生

合泰经典LCD驱动HT1621    的详细介绍


合泰经典LCD驱动HT1621特性：

    工作电压：2.4—5.8V
     内置256kHzRC振荡器
     可外接32.768kHz晶体或256kHz外置时钟频率输入
     可选择1/2或1/3偏置及1/2或1/3或1/4周期LCD应用方式
     内置基本时钟频率源
     2k和4k蜂鸣器频率
     省电模式可降低功耗
     内置时基发生器和WDT
     时基发生器和WDT溢出输出
     8种时基/WDT时钟源
     32×4LCD驱动器
     内置32×4显示存储器（RAM）
     仅需3条通信线与控制器连接
     内含LCD驱动信号源
     软件配置方式
     数据模式和命令模式指令
     读写（R/W）地址自动增加
     三数据访问模式
     VLCD引脚可调整LCD工作电压
