时钟振荡器（DIP-FULL、HALF）

DIP-FULL、HALF

CLOCK OSCILLATOR 时钟振荡器

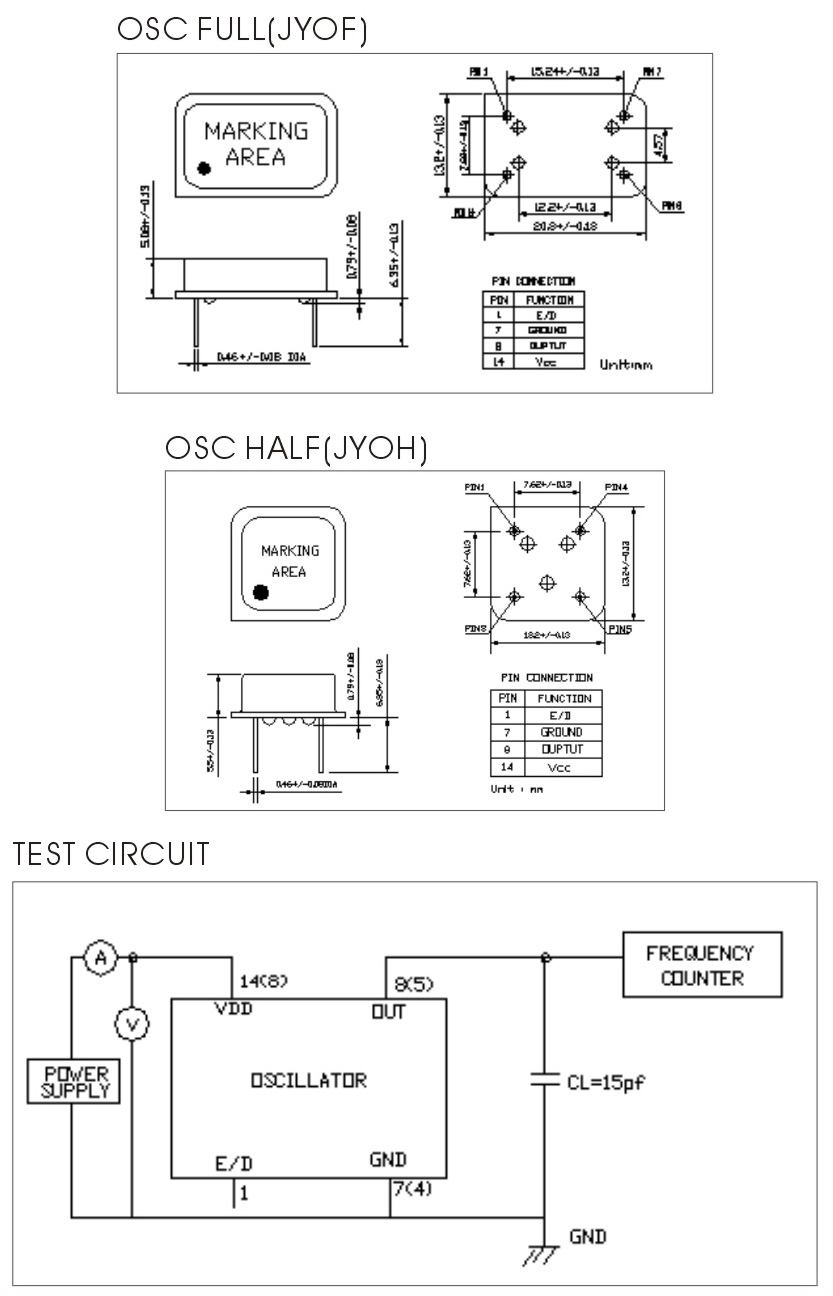

★DIP-FULL、HALF

型号	OSC DIP-FULL、HALF
频率范围	1MHZ-80MHZ
频率偏差	±25ppm-±100ppm
工作温度	-10～70°C/-40～85°C
输出负载	1～10TTL or CMOS 15～50pf
起始时间	10mS MAX 5MS Typical
输入电流	10mA Max(1～4MHz)
	30mA Max(4～32MHz)
	45mA Max(32～100MHz)
输入电压	5.0V±0.5V/3.3V±0.3
起始时间	10mS Max,5ms Typical
占空比	40%-60% Normal,45%-55% Tight
上升/下降时间	5nS Max,10nS Max
输出“0”电平	TTL	CMOS
	0.4V Max	10%VDD Max
输出“1”电平	TTL	CMOS
	2.4V Min	90%VDD Min
三态控制	Pin1:0.7VDD Min (High)or open,Pin8(5):Enable Pin1:0.3VDD Max(Low),Pin8(5):Disable
