MAX9502GEXK+T厂商技术资料|MAX9502GEXK报价

型号：MAX9502GEXK+T
厂家：MAXIM
批号：08
封装：SC-70；5引脚

数量：2500pcs

订购：0755-83278427 QQ:

描述：

  MAX9502GEXK+T小尺寸、低功耗视频放大器，内置重建滤波器，可工作在低至2.5V的电源电压。较小的尺寸和较低的电源电压使MAX9502非常适合移动电话、数码相机和摄像机等便携产品。
MAX9502GEXK+T的输入和输出采用DC耦合，可获得一种超小尺寸的解决方案。MAX9502输入可直接连接到视频数/模转换器(DAC)的输出。内置重建滤波器可提供4阶Chebyshev滤波特性，最小通带为5.5MHz，8MHz频点衰减为3dB，27MHz频点衰减为55dB。
输出放大器提供+6dB (MAX9502G)或+12dB (MAX9502M)闭环增益，并能以2VP-P视频信号驱动150Ω对地负载。输出信号可能发生电平偏移，同步头高出地电位110mV (典型值)。
MAX9502采用2.5V至3.6V单电源供电，静态电源电流仅为5.3mA。低电平有效关断控制可将电源电流降至0.01μA。

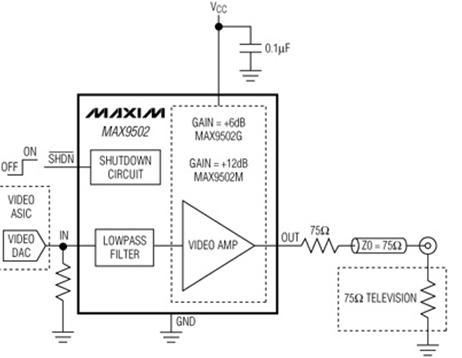

MAX9502GEXK 图片
