A3959SB 详细资料

A3959
DMOS 全桥式 PWM 电动机驱动器 特点

• ±3 安培 50 伏特输出率
• 低 RDS(on) 输出（270 毫欧，典型）
• 混合、快与慢电流-衰减模式
• 对低功率耗散同步整流
• 内部欠压锁定 (UVLO) 及过热关机电路
• 交叉电流保护
• 数字 PWM 计时内部振荡器

为直流电动机的脉宽调制 (PWM) 电流控制而设计，A3959SB、A3959SLB 及 A3959SLP 能够将输出电流至±3 安培，工作电压为 50 伏。内部固定停机时间脉宽调制 (PWM) 电流控制计时电路可通过控制输入进行调整，使之可在低、快及混合电流衰减模式下工作。

"相位"与"启用"输入端用来控制外部应用 PWM 控制信号的直流电动机的速度与方向。 内部同步整流控制电路用来减少脉宽调制 (PWM) 操作时的功率消耗。

内部电路保护包括因滞后引起的过热关机、电源及充电泵的过压监视及交叉电流保护。 不需要特别的加电排序。

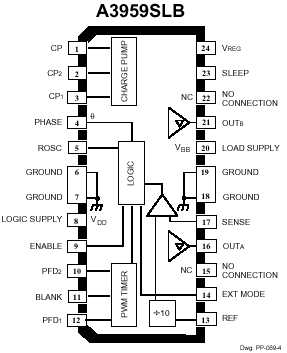

A3959SB/SLB/SLP 是可供选择的三种功率封装，即带铜质蝙蝠翼状片的 24 引脚塑料双列直插式封装 (DIP)（封装后缀为'B'）、带铜质蝙蝠翼状片的 24 引脚塑料 SOIC（封装后缀为'LB'）以及带外露隔热盘（后缀为'LP'）的薄（<1.2 毫米）的 28 引脚塑料 TSSOP 。 在任何情况下，功率标签处于地电位之下，不需要电绝缘。 每种封装都是无铅产品，且引脚框采用 100% 雾锡电镀。
