UC3842 UC3843引脚功能介绍

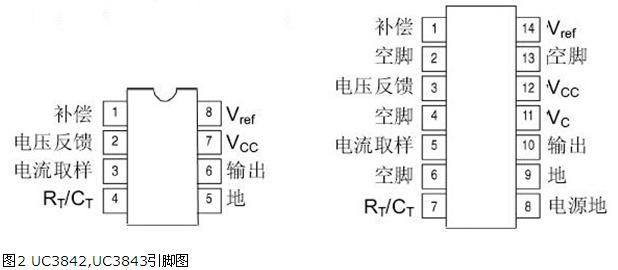

UC3842,UC3843引脚功能描述

引脚 功能 引脚功能说明
8管脚 14管脚
1 1 补偿 该管脚为误差放大器输出，并可用于环路补偿。
2 3 电压反馈 该管脚是误差放大器的反相输入端，通常通过一个电阻分压器连至开关电源输出。
3 5 电流取样 一个正比于电感器电流的电压接至此输入，脉宽调制器使用此信息中止输出开关的导通。
4 7 RT/CT 通过将电阻RT连接至Vref以及电容CT连接至地，使振荡器频率和最大输出占空比可调。工作频率可达500kHz 。
5  - 地 该管脚是控制电路和电源的公共地（仅对8管脚封装如此）
6 10 输出 该输出直接驱动功率MOSFET的栅极，高达1.OA 的峰值电流经此管脚拉和灌。
7 12 VCC 该管脚是控制集成电路的正电源。
8 14 Vref 该管脚为参考输出，它通过电阻RT向电容CT提供充电电流。
  8 电源地 该管脚是一个连回至电源的分离电源地返回端（仅14 管脚封装如此），用于减少控制电路中开关瞬态噪声的影响。
  11 VC 输出高态（VoH）由加到此管脚（仅14 管脚封装如此）的电压设定。通过分离的电源连接，可以减小开关瞬态噪声对控制电路的影响。
  9 地 该管脚是控制电路地返回端（仅，4 管脚封装如此），并被连回到电源地。
  2,4,6,13 空脚 无连接（仅14管脚封装如此）。这些管脚没有内部连接。
