简单易作的自动充电器原理图

原理图详细说明

电路说明

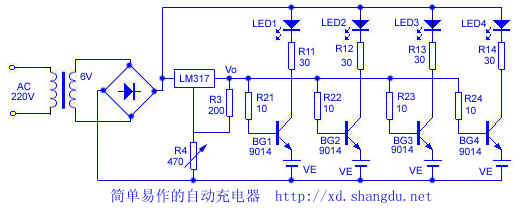

本充电器电路简单，元件易取，它对各节镍镉电池分别充电，充足电即自停。电路见附图所示，充电前，先调节R4，使三端可调稳压器LM317的输出电压为预定值Vo，当充电电池的电压Ve上升到Vo-0.65V时,晶体管截止,充电终止,同时相应的充电指示灯LED熄灭.其充电电流由R11-R14所限制。
