电磁炉的原理

PWM脉宽调控电路
   CPU输出PWM脉冲到由R6、C33、R16组成的积分电路, PWM脉冲宽度越宽,C33的电压越高,C20的电压也跟着升高,送到振荡电路(G点)的控制电压随着C20的升高而升高, 而G点输入的电压越高, V7处于ON的时间越长, 电磁炉的加热功率越大,反之越小。
“CPU通过控制PWM脉冲的宽与窄, 控制送至振荡电路G的加热功率控制电压，控制了IGBT导通时间的长短,结果控制了加热功率的大小”。2.7  同步电路

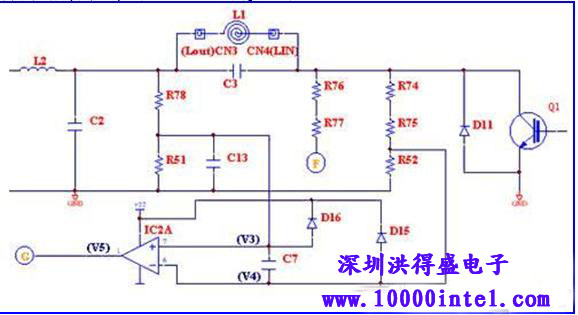

R78、R51分压产生V3,R74+R75、R52分压产生V4, 在高频电流的一个周期里,在t2~t4时间 (图1),由于C3两端电压为左负右正,所以V3<V4,V5OFF(V5=0V) 振荡电路V6>V5,V7 OFF(V7=0V),振荡没有输出,也就没有开关脉冲加至Q1的G极,保证了Q1在t2~t4时间不会导通, 在t4~t6时间,C3电容两端电压消失, V3>V4, V5上升,振荡有输出,有开关脉冲加至Q1的G极。以上动作过程,保证了加到Q1 G极上的开关脉冲前沿与Q1上产生的VCE脉冲后沿相同步。
2.8  加热开关控制
(1)当不加热时,CPU 19脚输出低电平(同时13脚也停止PWM输出), D18导通,将V8拉低,另V9>V8,使IGBT激励电路停止输出,IGBT截止,则加热停止。
(2)开始加热时, CPU 19脚输出高电平,D18截止,同时13脚开始间隔输出PWM试探信号,同时CPU通过分析电流检测电路和VAC检测电路反馈的电压信息、VCE检测电路反馈的电压波形变化情况,判断是否己放入适合的锅具,如果判断己放入适合的锅具,CPU13脚转为输出正常的PWM信号,电磁炉进入正常加热状态,如果电流检测电路、VAC及VCE电路反馈的信息,不符合条件,CPU会判定为所放入的锅具不符或无锅,则继续输出PWM试探信号,同时发出指示无锅的报知信息(祥见故障代码表),如1分钟内仍不符合条件,则关机。
2.9  VAC检测电路
AC220V由D1、D2整流的脉动直流电压通过R79、R55分压、C32平滑后的直流电压送入CPU,根据监测该电压的变化,CPU会自动作出各种动作指令:
(1) 判别输入的电源电压是否在充许范围内,否则停止加热,并报知信息(祥见故障代码表)。
(2) 配合电流检测电路、VCE电路反馈的信息,判别是否己放入适合的锅具,作出相应的动作指令(祥见加热开关控制及试探过程一节)。
(3) 配合电流检测电路反馈的信息及方波电路监测的电源频率信息,调控PWM的脉宽,令输出功率保持稳定。
“电源输入标准220V±1V电压,不接线盘(L1)测试CPU第7脚电压,标准为1.95V±0.06V”。
2.10  电流检测电路
电流互感器CT二次测得的AC电压,经D20~D23组成的桥式整流电路整流、C31平滑,所获得的直流电压送至CPU,该电压越高,表示电源输入的电流越大, CPU根据监测该电压的变化,自动作出各种动作指令:
(1) 配合VAC检测电路、VCE电路反馈的信息,判别是否己放入适合的锅具,作出相应的动作指令(祥见加热开关控制及试探过程一节)。
(2) 配合VAC检测电路反馈的信息及方波电路监测的电源频率信息,调控PWM的脉宽,令输出功率保持稳定。
2.11  VCE检测电路
将IGBT(Q1)集电极上的脉冲电压通过R76+R77、R53分压送至Q6基极,在发射极上获得其取样电压,此反影了Q1 VCE电压变化的信息送入CPU, CPU根据监测该电压的变化,自动作出各种动作指令:
(1) 配合VAC检测电路、电流检测电路反馈的信息,判别是否己放入适合的锅具,作出相应的动作指令(祥见加热开关控制及试探过程一节)。
(2) 根据VCE取样电压值,自动调整PWM脉宽,抑制VCE脉冲幅度不高于1100V(此值适用于耐压1200V的IGBT,耐压1500V的IGBT抑制值为1300V)。
