HVLED805  产品中文详细介绍:



       HVLED805是一个高电压的主转换器,用于直接从整流AC与最少的外部部件提供一个高密度和低成本的解决方案LED驱动。它结合了一个高性能ZVS PWM控制器芯片和一个800V MOSFET,PWM是一个电流模式控制器IC,专门设计的ZVS(零电压开关)LED驱动器具有恒定的输出电流(CC)规例,使用初级传感反馈。不需光耦合器以及次级电压控制元件,仍有高精度LED电流控制。


HVLED805  应用领域:



1.AC-DC LED 驱动
2.GU10 , Candle Light , E17/27

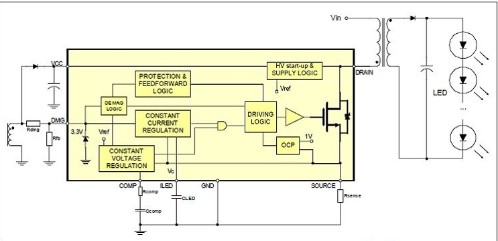

HVLED805  功能方案电路图:

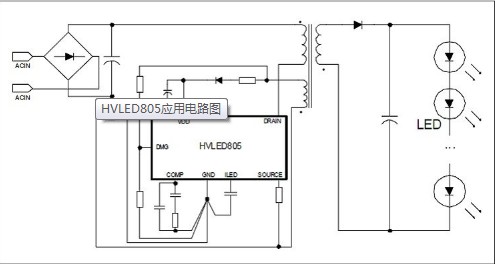

HVLED805  应用电路图:





HVLED805 规格说明:

特性:


1. 内建800V MOFET
2. 在一次测可以控制输出电流在5%以内
3. 不需要光耦合器
4. 准谐振技术(ZVS)
5. 内建HV(High Voltage)启动线路
6. 小包装、SO16N
