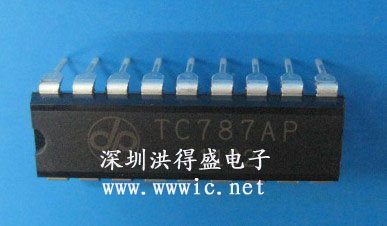

TC787AP 图片

    TC787AP是采用先进IC工艺设计制作的单片集成电路，可单电源工作，亦可双电源工作，主要适用于三相可控硅移相触发电路和三相三极管脉宽调制电路，以构成多种调压调速和变流装置。该电路作为TCA785的换代产品，与目前国内市场上流行的KC系列电路相比，具有功耗小、功能强、输入阻抗高、抗干扰性能好、移相范围宽，外接元件少等优点；而且装调简便，使用可靠。只需要一块这样的集成电路，就可以完成三块TCA785或五块KC系列器件组合（三块KC009或KC004，一块KC041，一块KC042）才能具有的三相移相功能。因此TC787, TC788可广泛应用于三相全控，三相半控，三相过零等电力电子，机电小型化产品的移相触发系统，从而取代TCA785、KC009、KC004、KC042、KC042等同类电路，为提高整机寿命，缩小体积，降低成本提供了一种新的更加有效的途径。 一.

特点:

• 电路采用单电源工作，电源电压8V～15V。
• 三相触发脉冲调相角可在0～180°之间连续同步改变。
• 识别零点可靠，可方便地用作过零开关。
• 器件内部设计有交相锁定电路，抗干扰能力强。
• 可用于三相全控触发（6脚接VDD），也可用于三相半控触发（6脚接地）。
• 电路备有输出保护禁止端，可在过流过压时保护系统安全。
• TC787输出为调制脉冲列，适用于触发可控硅及感性负载。
• 调制脉冲或方波的宽度可根据需要通过改变电容Cx而选择。

二. 电路原理和逻辑框图：

• 电路组成：
  由三路相同的部分：同步过零和极性检测、锯齿波形成、锯齿波比较，经过抗干扰锁定、脉冲形成等电路形成三相触发调制脉冲或方波，由脉冲分配电路实现全控、半控的工作方式，再由驱动电路完成输出驱动。


• 电路原理：
  三相同步电压经过T型网络进入电路，同步电压的零点设计为1/2电源电压（电路输入端同步电压峰峰值不宜大于电源电压），通过过零检测和极性判别电路检测出零点和极性后，在Ca、Cb、Cc三个电容上积分形成锯齿波。由于采用集中式恒流源，相对误差极小，锯齿波有良好的线性。电容的选取应相对误差小，产生锯齿波幅度大且不平顶为宜。锯齿波在比较器中与移相电压比较取得交相点，移相电压由4脚通过电位器或外电路调节而取得。抗干扰电路具有锁定功能，在交相点以后锯齿波或移相电压的波动将不能影响输出，保证交相唯一并且稳定。
  脉冲形成电路是由脉冲发生器给出调制脉冲（TC787），调制脉冲宽度可通过改变Cx电容的值来确定，需要宽则增大Cx，窄则减小Cx, 1000P电容约产生100μS的脉冲宽度。被调制脉冲的频率-8/调制脉冲宽度。
  脉冲分配及驱动电路是由6脚控制脉冲分配的输出方式，6脚接低电平VL，输出为半控方式，12、11、10、9、8、7分别输出A、-C、B、-A、C、-B的单触发脉冲，6脚接高电平VH，输出为全控方式，分别输出A、-C；-C、B；B、-A；-A、C；C、-B；-B、A的双触发脉冲，用户可以选择。5脚为保护端，当系统出现过流过压时，将5脚置高电平VH，输出脉冲即被禁止。5脚还可以用作过零触发系统的控制端，输出端可驱动功率管，经脉冲变压器触发可控硅；也可直接驱动光电耦合器，经隔离触发可控硅或驱动三级管。

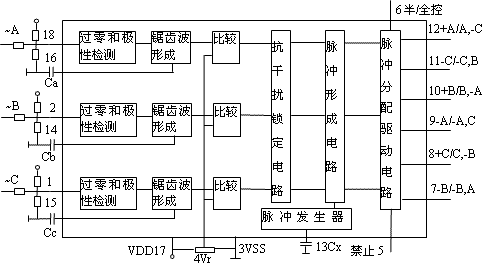

• 逻辑框图：


三. 封装形式：该电路采用标准18线塑封。

四、管脚图与管脚功能表：

[表1]
