TB6600HG 步进电机驱动

  PWM斩波型双极步进电机驱动器ICTB6600HG是一个PWM斩波型单芯片双极性正弦步进电机微步驱动。正向和反向旋转控制2相，,1-2相， W1 -2相2W1 -2相， 4W1 -2相励磁模式。只有时钟信号可以由两相双极型步进电机与低振动，高效率

特点
   PWM恒流驱动器单芯片双极正弦

微步的步进电机驱动器

 BiCD 0.13 （ 50伏）的过程

罗恩（上+下） = 0.4 （典型值）

可选择的激励模式（1/1 ，1/2 ，1/4 ，1/8 ， 1/16步）

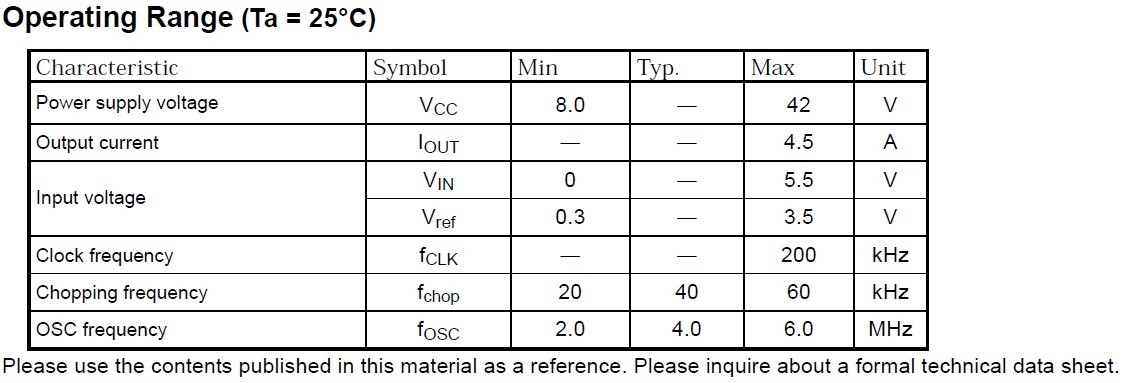

输出承受电压： VCC = 8至42 V （操作范围）

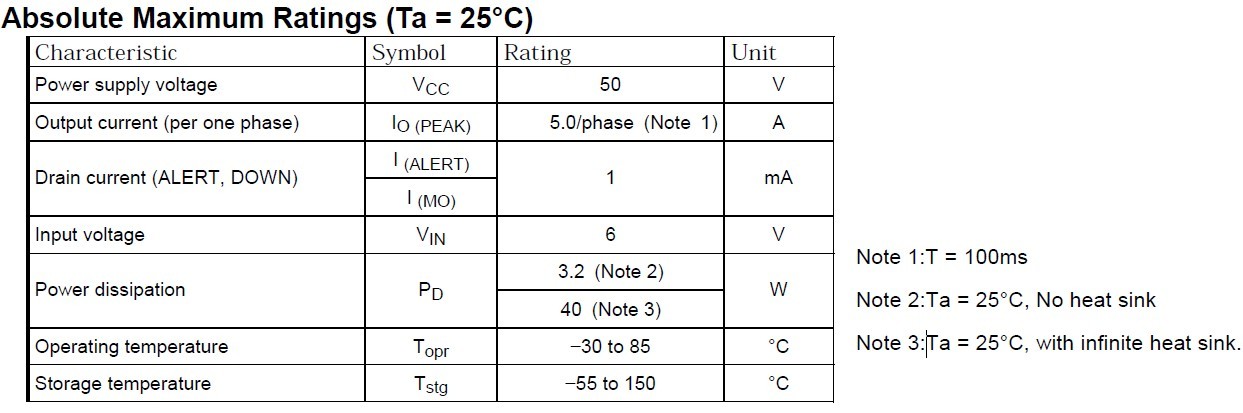

VCC = 50 V的（绝对最大额定值，最大值）

输出电流： IOUT = 5.0 A（绝对最大额定值，峰值，在100ms内）

IOUT = 4.5A （经营范围，最大值）

内置热关断（TSD ）电路，过电流检测（ ISD ）电路，欠压锁定（UVLO）电路。

单电源
