MAX4781/MAX4782/MAX4783为高速、低电压、低导通电阻

MAX4781/MAX4782/MAX4783为高速、低电压、低导通电阻

概述   数据资料
   MAX4781/MAX4782/MAX4783为高速、低电压、低导通电阻、CMOS模拟多路复用器/开关，分别配置为八通道多路复用器(MAX4781)、两个四通道多路复用器(MAX4782)和三个单刀双掷(SPDT)开关(MAX4783)。

这些器件的工作电压范围为+1.6V至+3.6V。采用+3V单电源供电时，MAX4781/MAX4782/MAX4783具有0.7Ω 导通电阻(RON)，通道间RON匹配度为0.3Ω，RON平坦度为0.1Ω。这些器件可处理满摆幅模拟信号，提供低于25ns的快速开关特性，静态功耗低于3μW。它们提供节省空间的16引脚QFN (3mm x 3mm)和TSSOP两种封装。
完整的数据资料
英文 下载数据资料(PDF)下载 Rev. 3 (PDF, 360kB)




关键特性   应用/使用
  • 导通电阻
    • 0.7Ω (+3V供电)
    • 1.6Ω (+1.8V供电)
  • 通道间导通电阻匹配度
    • 0.3Ω (+3V供电)
  • 导通电阻平坦度
    • 0.1Ω (+3V供电)
  • 电压可低至+1.6V的单电源供电
  • 可处理大电流(150mA连续电流)
  • 兼容于+1.8V CMOS逻辑电平
  • 快速切换：tON = 11ns、tOFF = 4ns
  • 引脚兼容于工业标准的74HC4051/74HC4052/74HC4053和MAX4617/MAX4618/MAX4619系列
  • 提供3mm x 3mm 16引脚薄型QFN封装

  • 音频信号切换

  • 电池供电设备

  • 通信电路

  • 低电压数据采集系统



图表

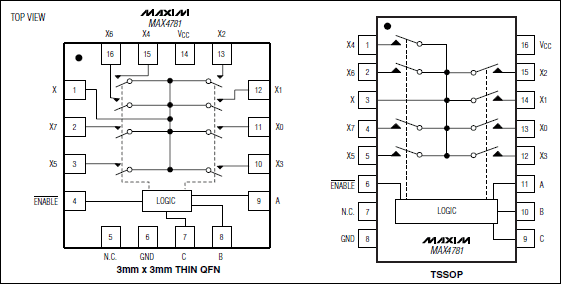

MAX4781：引脚配置=
引脚配置
