NPN型|PNP型三极管的结构和引脚图

NPN型|PNP型三极管的结构和引脚图

三极管的结构和分类：



　　三极管由三个区（基区、集电区和发射区）及相应的三个引脚（基极、集电极和发射极）组成，依据这三个区的材料不同，分为PNP型三极管和NPN型三极管。先以NPN型三极管说明：

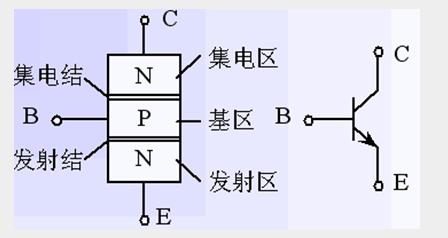

NPN型三极管的结构和引脚图



　　b（B）表示基极，c（C）表示集电极，e（E）代表发射极，基区和发射区之间的PN称为发射结，基区和集电区之间的PN结称为集电结。





PNP型三极管的结构和引脚图





信息来自洪得盛电子：http://www.10000intel.com/news/10/328.html
