BJHCS-151-104闭环霍尔电流传感器

BJHCS-151-104闭环霍尔电流传感器

产        品         特        性
应               用
·           高   精  度
·          良好的线性
·          小型的PCB安装方式，
·          低  功  耗
·          具 有 良 好 的 过 流 能 力
·          变频家电的驱动控制
·          太阳能电源管理系统
·          逆变电源的应用
·          UPS不间断电源
·          电流监控



电  气   特   性  ：




BJHCS-151-104
BJHCS-151-204
额定电流  IPN(A)
25
50
测量范围 IP(A)
55
120
测量电阻RM (?)
200~730（±15V）
54~250（±15V）
线圈匝数 (T)
1-2-3:2000
1-2-3-4:2000
额定输出电流ISN(mA)
12.5±0.5%
25±0.5%
次级线圈内阻（?）
180
工作电 源VC(V)
±15VDC ±5%
绝 缘电压(V)
50Hz, 1min, 5kV



动  态  特  性：



零点失调电流 Io       @ IP=0,T=25°C
0.2
mA
电流失调温漂 Io       @   -40°C--85°C
±0.5
mA
线     性      度 εr
≤0.1
%FS
di/dt 跟随精度
>50
A/µs
响应时间
≤1
μs
带宽 (-3db)
DC ~ 100
kHz



一  般  特  性：



工作温度
-40 ~ +85
°C
储存温度
-40 ~ +125
°C
静态功耗
15
mA
实际重量
18
g



其           他：



认证
CE
质量体系
ISO9000
ISO14001

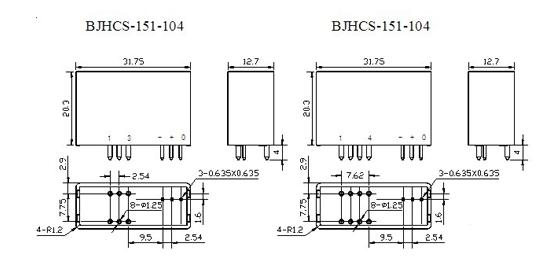

结  构  图 (mm)：

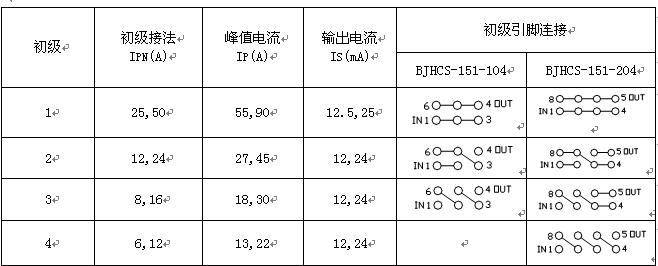

接 线 图 ：
