光电耦合器PC817A PC817B PC817C 参数资料

【产品描述】

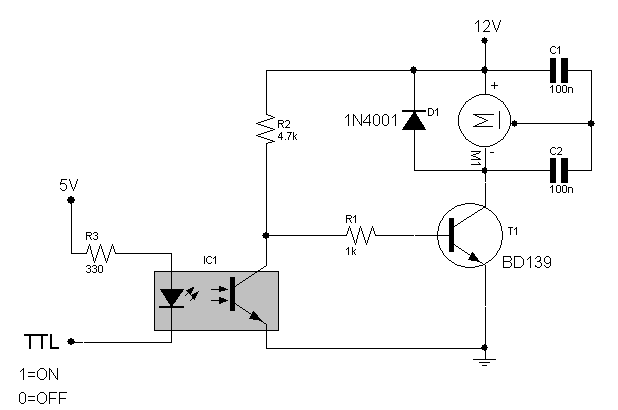

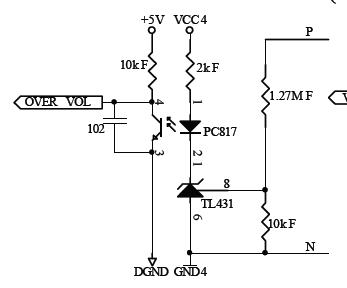

PC817光电耦合器广泛用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等
电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。

特点：

电流传输比
(CTR: MIN. 50% at IF=5mA ,VCE=5V)
高隔离电压:5000V有效值

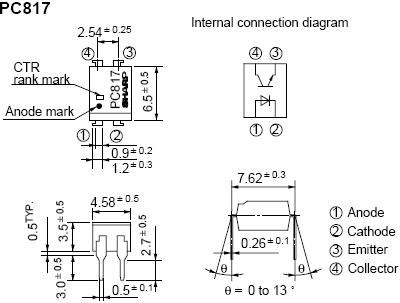

紧凑型双列直插封装
公认的UL认证，档案编号E64380

电话：0755-83278427 林小姐

QQ:1143017583

更多详情登陆我们网站：http://www.wwwic.net

Absolute Maximum Ratings PC817光耦绝对最大额定值

Parameter 参数		Symbol符号	Rating 数值	Unit 单位
输入侧	Forward current 正向电流	IF	50	mA

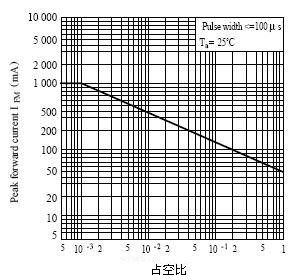

	*1Peak forward current 峰值正向电流	IFM	1	A
	Reverse voltage 反向电压	VR	6	V
	Power dissipation 功耗	P	70	mW
输出侧	Collector-emitter voltage 集电极发射极电压	V CEO	35	V
	Emitter-collector voltage 发射极集电极电压	V ECO	6	V
	Collector current 集电极电流	IC	50	mA
	Collector power dissipation 集电极功耗	PC	150	mW
Total power dissipation 总功耗		P tot	200	mW
*2Isolation voltage 隔离电压		V iso	5 000	Vrms
Operating temperature 操作温度		T opr	-30 to + 100	℃
Storage temperature 存储温度		T stg	-55 to + 125	℃
*3Soldering temperature 焊接温度		T sol	260	℃

* 1 脉冲宽度<=100ms，占空比:0.001
* 2 40至60％相对湿度，交流1分钟
* 3 10秒

Electro-optical Characteristics光电特性

Parameter 参数			Symbol 符号	Conditions 测试条件	数值
Parameter 参数			Symbol 符号	Conditions 测试条件	最小	典型	最大	典型
输入侧	Forward voltage正向电压		V F	IF = 20mA	-	1.2	1.4	V
	Peak forward voltage正向峰值电压		V FM	IFM = 0.5A	-	-	3.0	V
	Reverse current 反向电流		IR	VR =4V	-	-	10	μA
	Terminal capacitance 终端电容		Ct	V = 0, f = 1kHz	-	30	250	pF
输出侧	Collector dark current 集电极暗电流		ICEO	VCE = 20V	-	-	10^-7	A
Transfer charac-teristics 传输特点	*4Current transfer ratio 电流传输比		CTR	IF = 5mA, V CE = 5V	50	-	600	%
	Collector-emitter saturation voltage 集电极发射极饱和电压		V CE(sat)	IF = 20mA, I C = 1mA	-	0.1	0.2	V
	Isolation resistance 隔离电阻		R ISO	DC500V, 40 to 60% RH	5x10¹⁰	10¹¹	-	Ω
	Floating capacitance 浮动电容		Cf	V = 0, f = 1MHz	-	0.6	1.0	pF
	Cut-off frequency截止频率		fc	VCE = 5V, I C = 2mA, R L = 100 W, -3dB	-	80	-	kHz
	Response time 响应时间	Rise time 上升时间	tr	VCE = 2V, I C = 2mA, R L = 100 W	-	4	18	μs
	Response time 响应时间	Fall time下降时间	tf	VCE = 2V, I C = 2mA, R L = 100 W	-	3	18	μs

* 4分类表电流传输比如下所示
