LTM4616MPY

LTM4616MPY

商品型号： LTM4616MPY
厂商： LINEAR
描述： 每通道 8A 输出的双通道、低 VIN DC/DC μModule 稳压器
批号： 2012+无铅
封装： BGA
单位： PCS



LTM4616 - 每通道 8A 输出的双通道、低 VIN DC/DC μModule 稳压器

特点

  • 完整的双通道 DC/DC 稳压器系统
  • 输入电压范围：2.7V 至 5.5V
  • 双通道 8A 输出、或单通道 16A 输出 (具一个 0.6V 至 5V 电压范围)
  • 输出电压跟踪和裕度调节
  • ±1.75% 总 DC 输出误差 (-40oC 至 125oC)
  • 电流模式控制 / 快速瞬态响应
  • 电源良好跟踪和裕度调节
  • 过流 / 热停机保护
  • 内置频率同步
  • 扩频调制
  • 多相运作
  • 可选的突发模式 (Burst Mode?) 操作
  • 输出过压保护
  • 符合 RoHS 标准并采用无铅涂层的金制涂层 LGA (e4) 或 SAC 305 BGA (e1) 封装
  • 小占板面积表面贴装、扁平 (15mm x 15mm x 2.82mm) LGA 和 (15mm x 15mm x 3.42mm) BGA 封装

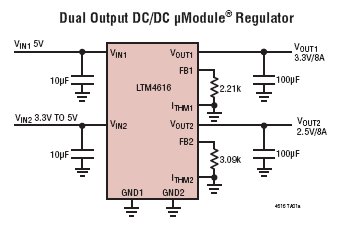

典型应用

LTM4616 Typical Application
LTM4616 Typical Application

描述

   LTM?4616 是一款完整的双通道、两相、每通道 8A 输出、开关模式 DC/DC 电源稳压器系统，采用 15mm x 15mm 表面贴装型 LGA 或 BGA 封装。封装中内置了开关控制器、功率 FET、电感器和所有的支持元件。LTM4616 的工作输入电压范围为 2.7V 至 5.5V，可支持两个位于 0.6V 至 5V 电压范围之内的输出 (各由单个外部电阻器来设定)。该高效率设计为每个输出提供了高达 8A 的连续电流 (峰值为 10A)。仅需采用大容量的输入和输出电容器 (视纹波要求而定)。该器件还能够针对一个高达 16A 的两相单路输出进行配置。

两个扁平的封装能够利用 PC 板背面上的未用空间，以实现高密度负载点调节。

故障保护功能包括过压保护、过流保护和热停机。该电源模块采用节省空间和耐热增强型的 15mm x 15mm x 2.82mm LGA 和 15mm x 15mm x 3.42mm BGA 封装。LTM4616 是无铅型器件，并符合 RoHS 标准。

  输入和输出的不同组合

输入数目

输出数目

IOUT (最大值)

2

2

8A, 8A

2

1

16A

1

2

8A, 8A

1

1

16A
