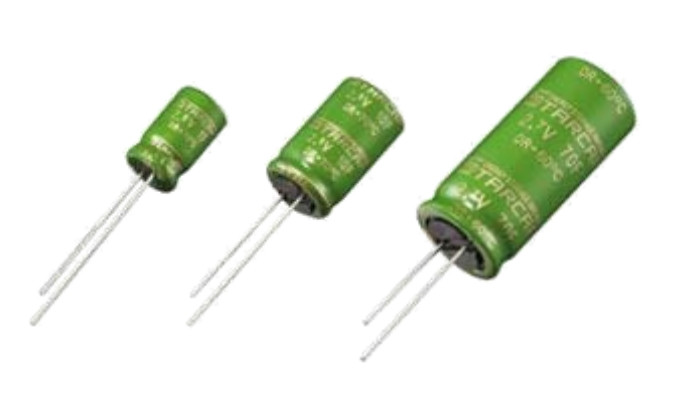

DR系列法拉电容选型/说明

DR系列法拉电容选型/说明

产品特点

  • 体积小、容量大、内阻特别低
  • 单体电压2.3V、2.5V或者2.7V
  • 可以串联使用，以提高工作电压
  • 完全符合ROHS环保要求

产品应用

太阳能产品，比如太阳能信号指示灯，太阳能道钉灯
马达驱动，瞬间提供大电流，工业控制产品的掉电后备电源，电动玩具，电动太阳能玩具车，可充电遥控小飞机，税控机，工业控制器


　

产品选型



型号
Part number		 工作电压(V)
Operating voltage		 容量(F)
Capacitance		 内阻
ESR(Ω,@1kHz)		 尺寸(ΦD xL1)
SIZE(mm)		 脚距
F(mm)
SC DR 2R3 206 2.3 20 ≤0.050 ?10*25 5.5
SC DR 2R3 306 30 ≤0.035 ?12.5*25 5.5
SC DR 2R3 506 50 ≤0.025 ?16*25 8.0
SC DR 2R3 706 70 ≤0.022 ?16*35 8.0
SC DR 2R3 127 120 ≤0.020 ?18*40 8.0
SC DR 2R5 105 2.5 1 ≤0.300 ?8*13 4.0
SC DR 2R5 305 3 ≤0.150 ?8*20 4.0
SC DR 2R5 335 3.3 ≤0.150 ?8*20 4.0
SC DR 2R5 505 5 ≤0.120 ?8*25 4.0
SC DR 2R5 705 7 ≤0.100 ?10*20 5.5
SC DR 2R5 106 10 ≤0.070 ?10*25 5.5
SC DR 2R5 106 10 ≤0.070 ?12.5*20 5.5
SC DR 2R5 156 15 ≤0.050 ?12.5*25 5.5
SC DR 2R5 256 25 ≤0.030 ?16*25 8.0
SC DR 2R5 356 35 ≤0.025 ?16*35 8.0
SC DR 2R5 706 70 ≤0.020 ?18*40 8.0
SC DR 2R5 105 2.7 1 ≤0.200 ?8*13 4.0
SC DR 2R7 305 3 ≤0.075 ?8*20 4.0
SC DR 2R7 335 3.3 ≤0.075 ?8*20 4.0
SC DR 2R7 505 5 ≤0.060 ?8*25 4.0
SC DR 2R7 705 7 ≤0.050 ?10*20 5.5
SC DR 2R7 106 10 ≤0.035 ?10*25 5.5
SC DR 2R7 106 10 ≤0.035 ?12.5*20 5.5
SC DR 2R7 156 15 ≤0.030 ?12.5*25 5.5
SC DR 2R7 256 25 ≤0.020 ?16*25 8.0
SC DR 2R7 356 35 ≤0.018 ?16*35 8.0
SC DR 2R7 706 70 ≤0.016 ?18*40 8.0


　

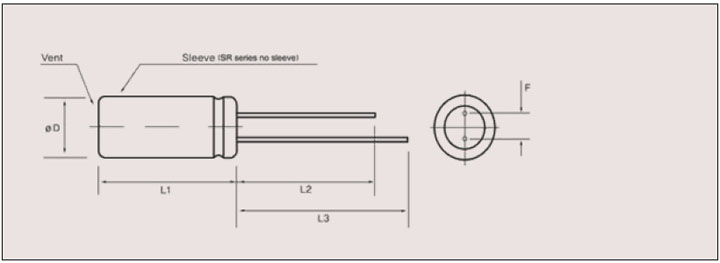

产品尺寸(单位：mm)
