LED数码管3461AS 共阴4位数码管 0.56英寸红色

LED数码管3461AS 共阴4位数码管 0.56英寸红色

外形尺寸为  长：50MM  宽：19MM   高：8MM

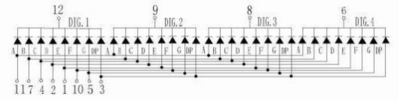

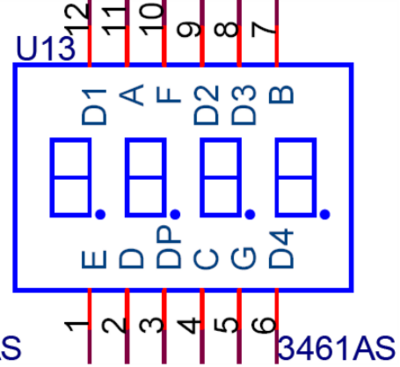

其中A，B，C，D，E，F，G，dp分别连接每位数码管的8个发光二极管，D1，D2，D3，D4分别为4位数码管的选通端（共阴极则引脚置0选通，共阳极则为1时候选通）。

共阳极数码管:
将所有发光二极管的阳极接到一起形成公共阳极

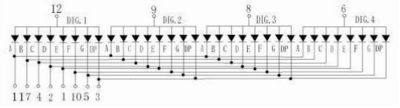

共阴极数码管
将所有发光二极管的阴极接到一起形成公共阴极
