ULN2003AN 管脚资料

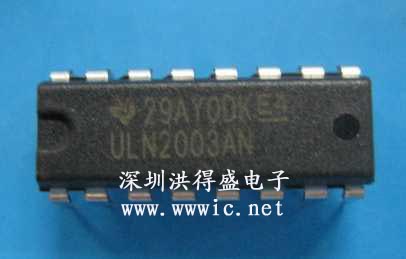

ULN2003AN 图片

ULN2003AN 产品简介

    ULN2003AN是一个通用的阵列，可与TTL和CMOS技术的使用.该ULN2002A是专为与14-V使用25-VPMOS设备.该设备的每个输入都有一个齐纳二极管和串联电阻来控制输入电流的安全限制.该ULN2003A和ULQ2003A有2.7-k?每个系列的操作与TTL达林顿对设备直接或5-VCMOS基极电阻.该ULN2004A和ULQ2004A有10.5-k?系列基极电阻，使设备的运行直接从CMOS认为6V使用的电源电压来15V.所需的输入电流的ULN/ULQ2004A低于同ULN/ULQ2003A,和所需的电压比要求少的ULN2002A.该ULN2001A,ULN2002A,ULN2003A,116ULN2004A,ULQ2003A,和ULQ2004A是107高电压，大电流达林顿晶体管98阵列.每一个由七个npn达灵顿对这个功能的高电压输出对开关电感的负载共阴极钳位二极管.一个单一的集电极电流额定值达灵顿对是500mA.达林顿对可用于更高的电流能力相近.应用包括继电器驱动器，锤司机，灯驱动器，显示驱动器（LED和气体放电），线路驱动器，以及逻辑缓冲器.对于100-V（否则可互换）的ULN2003A和ULN2004A,版本见SN75468和SN75469,分别.500-mA-Rated集电极电流（单输出）高电压输出50V输出钳位二极管输入与各类兼容逻辑继电器驱动器应用。
