STR-A6069H 离线式开关电源PWM控制器

A6069H

产品介绍：

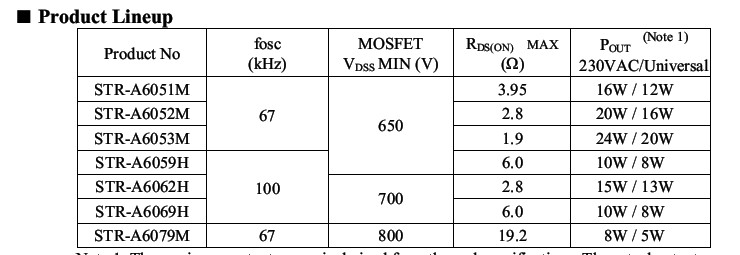

   SANKEN-LED驱动方案10W-200W提供商。A6000系列。W6000系列。A6200系列。W6200系列。LC5500系列。SSC9500系列。 STR-A6000 系列是Power MOSFET 和電流模式控制電路内藏的PWM 方式電源IC。採用副邊(Secondary)
電壓檢測方式，內藏的Power MOSFET 保證了雪崩(Avalanche Energy)。另外，控制 IC 採用了高耐壓
的BCD 工藝，消耗功率低，外接元件少。通常動作時PWM 模式，輕負載時自動切換到間隙(intermittent)
振盪模式，在寬電壓(full range)輸入下能夠實現全負載領域的高效率化。

2. 特長
   ●DIP-8（6 號Pin 無）絕緣封裝 適合於低背，小型開關電源
   ●動作頻率抖動(jittering)功能內藏 簡化EMI 濾波器
   ●計時器內藏型Over Load Protection（OLP）
     削減了以前產品的OLP 用電解電容，減少成本和空間
   ●通過增加兩個電阻，實現定電流垂下動作
   ●Soft Start 功能内藏 電源起動時，减輕Power MOSFET 的壓力
   ●待機自動間隙(Intermittent)振盪功能內藏 無負載時，Pin＜0.1W，低消耗功率
     通常動作時PWM 模式
     待機時（輕載時）模式
   ●雙晶片構造，MOSFET 保證雪崩(Avalanche Energy)
    具有高破壞耐量(Energy)，可將浪湧吸收電路簡化。不需要考慮VDSS 耐壓的餘量
   ●起動電路內藏 沒有了起動電阻的功耗，實現低功耗
   ●非動作時电路電流（起動前電路電流）Icc (OFF)=18μA (Typ.) ----- at Vcc=12V
   ● Leading Edge Blanking 功能内藏
   ●豐富的保護功能 。
