WM9714LGEFL WM9714G WOLFSON

WM9714LGEFL WM9714G WOLFSON

型号 品牌 批号 数量 封装 备注
WM9714LGEFL WOLFSON 12+ 4000 QFN48 Original 全新原装


WM9714LGEFL

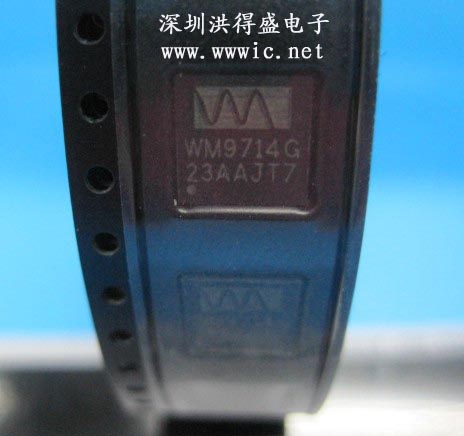

实物图片

描述：

  该wm9714l是一个高度集成的输入/输出设备

为移动计算和通信而设计。

芯片架构的双编解码操作，支持

高保真立体声编解码器的功能通过AC链路接口，和

此外，支持语音编解码功能，通过PCM类型

同步串行端口（SSP）。三分之一，辅助DAC

提供可用于支持代

监督的音调，或在不同的采样率的铃声了

主编解码器。

该设备可以直接连接到单声道或立体声

麦克风，立体声耳机、音箱，

减少系统中的元件总数。盖少

连接到耳机，扬声器，耳机，可

用，节省成本和电路板面积。此外，多个模拟

输入和输出引脚提供无缝集成

模拟连接的无线通信设备。

所有设备的功能是通过访问和控制

单一的AC链路接口符合AC'97标准。

24.576兆赫masterclock可直接输入或生成

内部从13MHz（或频率）由一个片上时钟

锁相环。PLL的输入时钟的支持范围广泛

对78.6mhz 2.048MHz。

  该wm9714l工作于1.8V电源电压为3.6V。

每一部分的芯片可以驱动下的软件

控制以节省电力。该装置在一个小的是可用的

无引线7x7mm QFN封装，非常适合使用在手持式

便携式系统。

特征

   ☆AC’97启2.2兼容立体声编解码器

     - 94dB CCD SNR，THD–85db

     ADC的SNR 87db，THD–86db

     可变利率的音频，支持所有的wince采样率

      音控制，低音增压和三维增强

   ☆芯片45MW headphone司机

   ☆芯片400MW猴子或立体声扬声器驱动器

   ☆立体声，单或微分麦克风输入

    自动电平控制（ALC）

    -麦克风插入和麦克风按钮按下检测

   ☆auxiliary单CCD（铃声或直流电平生成）

   ☆无缝界面的无线芯片组

   ☆额外的PCM / I

   2

编解码器的接口，支持的声音

   ☆锁相环音频clocks衍生。

   ☆支持输入时钟ranging from 2.048MHz to 78.6mhz

   ☆1.8V到3.6V Supplies（数字去1.62v，扬声器up to

     4.2V）

   ☆7x7mm 48QFN封装

应用

   ☆个人数字助理（PDA）with or without电话

   ☆智能手机

   ☆移动设备和平板电脑
