CSNK500M 闭环电流传感器

  ☆ 可测量 AC，DC 和脉冲电流
  ☆ 富有竞争力的性价比
  ☆ 更优的精度及线性度
  ☆ 快速响应时间
  ☆ 过载能力高
  ☆ 高标准的一次和二次电路间的电
     绝缘性能
   ☆  工业级的工作温度范围
   ☆  尺寸小，重量轻
     额定电流(In) : 500A.t rms(额定值)
     测量范围 : 0~±1200A.t(连续电流)
     : 0~±1275A.t(AC 峰值电流)

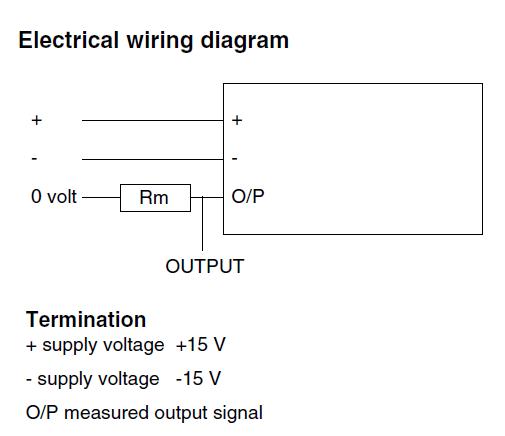

     测量阻值(在 70℃) *(1) : Rm min Rm max
     with±15V, at±500 A.t Max : 0ohm 75ohm
     at±1000 A.t Max : 0ohm 10ohm
     with±18V, at±500 A.t Max : 0ohm 100ohm
     at±1275 A.t Max : 0ohm 5ohm
     模拟输出电流(500A) : 100mA
     匝数比率 : 1/5000
     精度(25℃) : 优于±0.50%In
     供电电压 : ±15~18VDC(±5%)
     原副边电气绝缘 : 6KVrms/50KHz/1 分钟 典型应用
☆ 变速驱动设备，
☆ 伺服电机
☆ UPS 和电信设备供电电源
☆ 焊接设备供电电源
☆ 汽车-蓄电池管理系统
☆ 过电流保护
☆ 接地故障检测器
☆ 机器人
   3.精确性-动态参数
零点失调电流(25℃) : 优于±0.20mA
失调电流温飘(0~70℃) : 优于±0.30mA
线性度 : 优于±0.10%
响应时间 : 优于 1μs
频带宽度 : DC~100KHz
dI/dT 精确跟随 : 优于 100A/μs
4.技术指标
工作温度范围 : -40~85℃
储存温度范围 : -40~90℃
耗电流 : 20mA 加上输出电流
次级线圈阻值(+70℃) : 50Ω
传感器外壳 : 绝缘塑料外壳
安装形式 : 4 针连接器
