基本的二极管电荷泵电路

电路特点

1.简单由肖特基二极管(使用体积小而且价格便宜的2- unit封装最合适)和陶瓷电容组成。

2.可以输出正、负电压

3.电荷泵动作时高效率

4.最适合用在DC/DC转换器的辅助电压输出。

基本电路

图2 基本电路(2)

电路原理说明

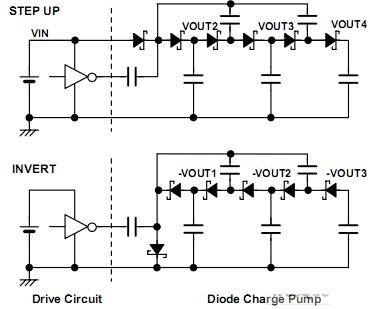

基本电路由图1所示。

输出电压如图所示，VOUT1、VOUT2、VOUT3输出电压分别是输入电压的1、2、3倍.升压通过使用单独电源和时钟脉冲产生N(>=2)倍电压；反转仅用时钟脉冲就可以产生-N(>=1)倍电压。

由于每一个肖特基二极管都有损耗，所以N倍输出电压可以根据下面公式来计算：

备注: VF是肖特基二极管的正向电压降，α是电路中其他部份损耗。

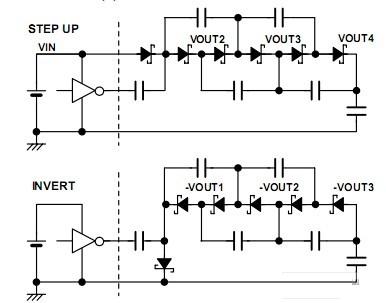

图2是一个变化后电路，它的上升时间比基本电路更短，但是稳定性稍差。

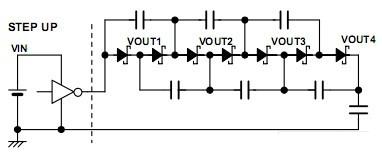

图3是只利用时钟脉冲产生升压的方法。虽然在电路中追加一些肖特基二极管和电容，但不需要单独的电源，

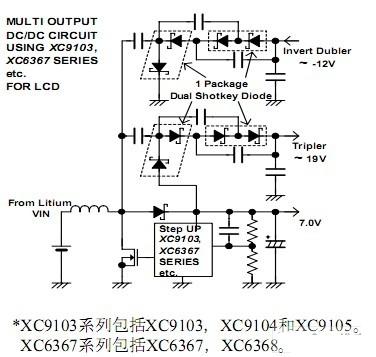

图4是用图3所示电路组成的多电源的应用例.该设计最适用于PDA，LCD等应用，因为只简单使用一个单通道DC/DC转换器就可以产生多组正、负电压输出，例如9103系列。这个电路不仅可以用DC/DC转换器实现，还可以用时钟脉冲(矩形波)，保证了它能适用于各种应用。

图4 多电源电路应用例
