概述

MAX14575A/MAX14575AL/MAX14575B/MAX14575C可调节限流开关具有内部限流特性，可避免主器件由于负载故障而损坏。这些可调节限流开关在+2.3V至+5.5V工作电压范围内具有低至332mΩ的导通电阻。电流限制可在250mA至2.5A范围调节，理想用于驱动大的容性负载，以及其它大电流负载开关应用。

该系列产品能够以不同方式处理过流事件，具体取决于所选定的型号。MAX14575A/MAX14575AL提供重试模式，MAX14575A采用高电平有效使能控制(EN)，MAX14575AL采用低电平有效使能控制(/EN)。MAX14575B具有闭锁模式，MAX14575C则提供连续限流模式。其它安全特性包括：热关断保护(避免过热)、反向电流保护(避免电流从被驱动设备倒灌到输入源)，请参考选型指南。

MAX14575A/MAX14575AL/MAX14575B/MAX14575C采用8引脚、2mm x 2mm TDFN小尺寸封装，工作在-40°C至+85°C扩展级温度范围。

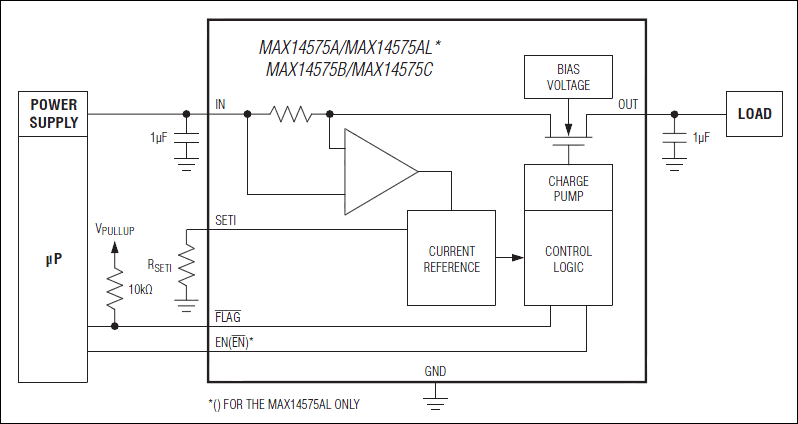

MAX14575A, MAX14575AL, MAX14575B, MAX14575C: Typical Operating Circuit

放大+

关键特性

可调节限流(250mA至2500mA)
±10%过流门限精度(500mA - 2.5A)
32mΩ (典型值)，低R_ON
+2.3V至+5.5V电源电压范围
反向电流保护
短路保护
热关断保护
130μA (典型值)低工作电流
关断状态下具有低至1μA (最大)的反向电流
小尺寸、8引脚、2mm x 2mm TDFN封装

应用

Data调制解调器卡
便携式媒体播放器
蜂窝电话RF功率放大器
SDXC车载电源保护
USB端口
UTCA/ATCA平台

关键参数

Part Number	USB	Power Switches	Current Limit (mA)	Current Limit (mA)	Fault Indicator	Current Limit Accuracy (%)	Current Limit Set By	Lowest Adj. Setting (A)	R_ON (Ω)	V_SUPPLY (V)	V_SUPPLY (V)	Oper. Temp. (°C)	Budgetary Price
			Min.	Max.					typ	min	max		See Notes
MAX14575A	Yes	1	250	2500	Yes	10	Resistor	0.25	0.032	2.3	5.5	-40 to +85	$1.88 @1k
MAX14575AL													$1.88 @1k
MAX14575B													-
MAX14575C													-
查看所有Current Limit and USB Power Switches (88)
Pricing Notes: 价格仅供参考，用于同类产品的比较。所提供报价为美元，需要依汇率折合成人民币。该价格将因当地关税、税率和汇率而异。有关特定订购量和指定版本的报价和供货问题，请参考：价格与供货网站或与指定代理商联系。

设计资源

MAX14575AEVKIT: 评估： MAX14575A、 MAX14575AL、 MAX14575B以及 MAX14575C
MAX14575BEVKIT: 评估： MAX14575A、 MAX14575AL、 MAX14575B以及 MAX14575C
MAX14575CEVKIT: 评估： MAX14575A、 MAX14575AL、 MAX14575B以及 MAX14575C

质量和环境数据

申请可靠性报告: MAX14575A MAX14575AL
无铅封装的锡（Sn）晶须报告

CAD和布局

订购信息

型号	免费样品	采购	状况	封装：类型引脚占位面积封装图编码/变更 *	温度	RoHS/无铅？材料分析
MAX14575AETA+			生产中	TDFN-EP；8引脚；4.2mm2 封装信息	-40°C至+85°C	RoHS/无铅：无铅材料分析
MAX14575AETA+T			生产中	TDFN-EP；8引脚；4.2mm2 封装信息	-40°C至+85°C	RoHS/无铅：无铅材料分析
MAX14575ALETA+			生产中	TDFN-EP；8引脚；4.2mm2 封装信息	-40°C至+85°C	RoHS/无铅：无铅材料分析
MAX14575ALETA+T			生产中	TDFN-EP；8引脚；4.2mm2 封装信息	-40°C至+85°C	RoHS/无铅：无铅材料分析
