图1:来自英飞凌科技的最新一代RC2-IGBT(IHWxxN120R2,xx=15A、20A、25A和30A)。采用无铅电镀TO-247封装

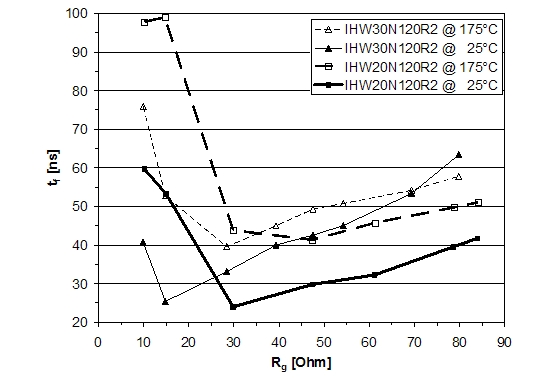

图2 : 在硬开关条件下,175℃结温以及室温下IHW20N120R2(IN=20A,Vces=1,200V)和IHW30N120R2(IN=30A)的下降时间切线

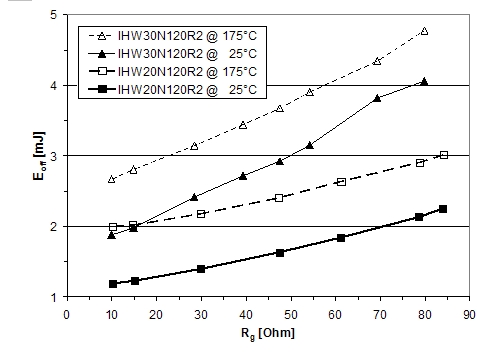

图3:在硬开关条件下,175℃结温以及室温下RC2-IGBT的Eoff曲线

图2显示如果栅极电阻低于30(,下降时间再度上升。这对于实现良好的EMI行为非常重要。所有市场上相关应用设计目前使用的栅极电阻都在10~20Ω之间。这个栅极电阻选用区域也是最低开关损耗区(见图7)。它具有最低的开关损耗和合适的EMI表现。

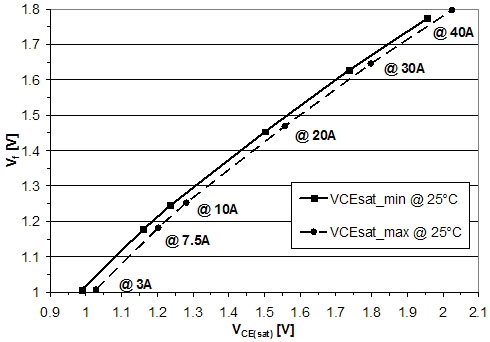

图4:室温和不同电流条件下IHW20N120R2的饱和压降与Vf的关系

图7和图8显示了最新一代RC2-IGBT(IHW20N120R2)的超低饱和压降Vce(sat)和正向电压Vf。图8显示了1,000片该器件在室温和不同电流条件下的最低和最高饱和压降的曲线图,图9显示了它们在不同温度和20A额定电流条件下的饱和压降曲线图。

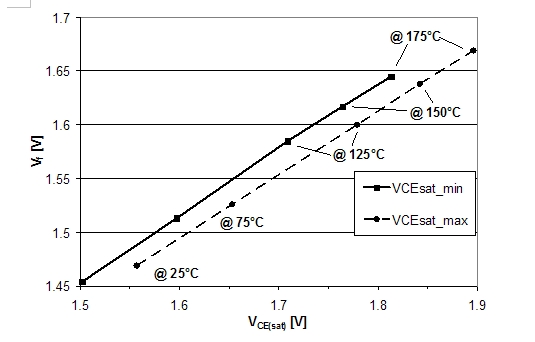

图5:20A标称电流和不同温度下IHW20N120R2的饱和压降与Vf的关系

电压谐振电路里的RC-IGBT

图6显示了用于软开关应用的典型电压谐振电路。


图6 :用于软开关应用的电压谐振电路图

对于190V~240V交流输入电压而言,RC-IGBT具有低饱和压降和正向电压:

1. 对于1.8kW的应用:IHW15N120R2(Vce=1,200V, Ic=15A@Tc=100℃);

2. 对于2.0kW的应用:IHW20N120R2(Vce=1,200V, Ic=20A@Tc=100℃);

3. 对于2.2kW的应用:IHW25N120R2(Vce=1,200V, Ic=25A@Tc=100℃);

4. 对于2.4kW的应用:IHW30N120R2(Vce=1,200V, Ic=30A@Tc=100℃)。

为了测量IGBT的集电极电流Ice,应在发射极和地之间使用超低阻值的取样电阻器。图11为Vce和Ic的波形(搪瓷烧锅负载)。工作频率为29.1kHz,LC电路在谐振范围之外(电磁炉的温度模式为50℃)。

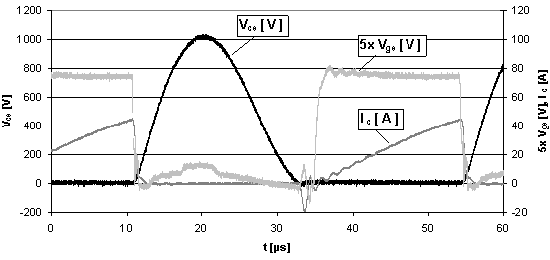

图7: 1.8kW电磁炉应用(IHW20N120R2)的电压谐振电路波形
