PCA82C250 CAN 控制器接口

         PCA82C250 CAN 控制器接口

特性

☆    完全符合和“ISO11898”标准

☆    高速率（最高达 1Mbps）

☆   具有抗汽车环境中的瞬间干扰，保护总线能力

☆    斜率控制，降低射频干扰（RFI）

☆    差分接收器，抗宽范围的共模干扰，抗电磁干扰（EMI）

☆    热保护

☆    防止电池和地之间的发生短路

☆   低电流待机模式

☆    未上电的节点对总线无影响

☆     可连接 110 个节点

应用

汽车中的高速应用（高达 1 Mbaud）

概述

PCA82C250 是 CAN 协议控制器和物理总线的接口。此器件对总线提供差动发送能力，对 CAN 控制器

提供差动接收能力。

功能描述：

PCA82C50 是 CAN 协议控制器和物理总线间的接口，它主要是为汽车中高速通讯（高达 1Mbps）应用

而设计。此器件对总线提供差动发送能力，对 CAN 控制器提供差动接收能力，完全符合“ISO11898”标

准。

一个限流电路可防止发送输出级对电池电压的正端和负端短路。虽然在这种故障条件出现时，功耗

将增加，但这种特性可以阻止发送器输出级的破坏。

在节点温度大约超过 160℃时，两个发送器输出端的极限电流将减少。由于发送器是功耗的主要部

分，因此芯片温度会迅速降低。IC 的其他所有部分将继续工作。当总线短路时，热保护十分重要。

CANH、CANL 两条线也防止在汽车环境下可能发生的电气瞬变现象。

PCA82C250.doc

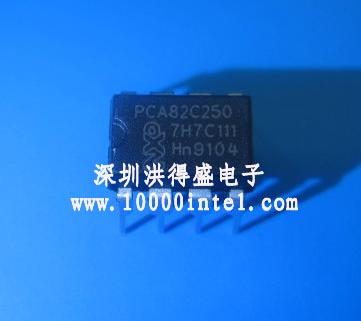

PCA82C250N 图片
