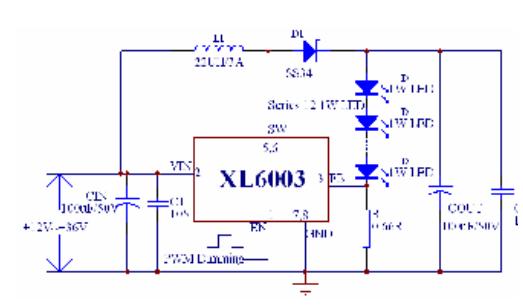

XL6003/XL6004/XL6005电路图

XL6003/XL6004/XL6005----大功率LED 升压
DC/DC 恒流驱动IC
主要特点如下：
（1）宽输入电压：3.6V~36V（低压可以兼顾锂电供电）
（2）输出电压高：最高可升到42V，可串联12 颗1W LED
（3）低至0.2V参考电压，可以有效提高系统效率
（4）大电流1050mA持续电流输出，
可驱动1W~3W LED 12 个串
（5）EN 脚可实现PWM调光，
且输入自带软启动功能
（6）应用电路简单
（7）SOP8L /TO252-5L封装
（8）应用领域：适用于基于LED的汽车，路灯，太阳能灯及LED 背光驱动的应用。
