SD42351详细资料

* 输出短路断路保护

* 过温保护

* 2kV HBM ESD保护

* 先进的BiCMOS工艺

      管脚排列图

           SD42351 是一块稳流集成电路。它主要功能是稳定流经 LED 的电流，而不是稳定 LED 的电

压。目前市面上一般的 LED 驱动 IC 大部分都是稳压 IC。但稳压 IC 会因为 LED 正向电压(前置

电压，VF)值的不同而导致即使在同样的架构下，放上不同的 LED 所流过的电流都会不相同。也

因为如此，LED 在相同架构下下会有亮度不均的问题。SD42351 稳流 IC 可以彻底改善这个问题。

由于 LED 的亮度大小是由流过 LED 的电流大小所決定，故只要能够控制流过 LED 的电流大小，

就能控制 LED 的亮度。

SD42351 芯片主要由电压基准、误差放大器、调整管、取样电阻、使能控制电路和热保护电

路构成，具体工作原理如下：取样电阻取样稳流器的输出电流并转化为电压值，与基准电压进行

比较；经误差放大器比较的误差信号放大后，作为调整元件的控制信号，从而调整输出电流的大

小。

通过上电时的涌入电流限制，不会产生电池直接接上 LED 时初始电流过大的情形（可能高达

1A 以上），从而驱动 LED 电流恒定于固定值。

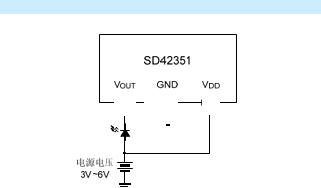

典型应用电路图
