MLX90316芯片是CMOS霍尔传感器，可以输出与芯片表面平行磁场的角度位置信息。其目的是为了实现在汽车和工业应用领域中频繁需求的非接触式旋转角度传感。当小型磁铁（径向磁化）在芯片表面上方旋转时，MLX90316芯片可以感应其绝对的角度位置。

芯片内的集磁片（IMC）可以将平行作用于芯片表面的磁场集中起来，并在IMC结构的边缘产生正比于磁场的垂直分量，再通过两对位于IMC下方的传统平面霍尔元件来测量此信号。这两对霍尔元件的放置方向相互垂直，并都平行于芯片表面（X和Y方向），通过这样的结构可以将实际角度编码为两个相位差为90度的正弦信号（cos和sin信号）。感应到的这两个正比于磁场强度的信号（Vx和Vy）将被放大、采样、转换为数字信号。这两个数字信号将通过反正切函数来计算角度，反正切函数是通过查找表（look-up table）的方式来实现的。

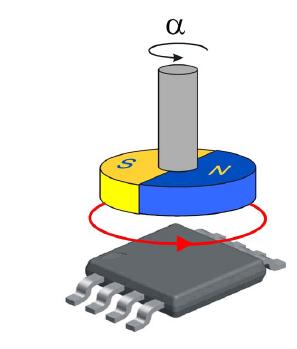

表征当前角度值的数字信号再通过DA转换器变回模拟信号。最后的输出信号可以在模拟输出、PWM输出以及串行数字通信（SPI）中选择。输出传输曲线是完全可编程的（例如，偏移值、增益、箝位电平等参数都可编程）。MLX90316芯片的典型应用如右图所示。MLX90316芯片可以非接触式的感应在360度内的旋转位置。

特点和优点

  • 绝对角度位置传感器芯片
  • 简单且稳定的磁路设计
  • TriaxisTM（三轴）霍尔技术
  • 360度范围内可编程
  • 可编程的线性传输特征曲线
  • 可选择输出模式为模拟（正比于电源）、PWM或者SPI
  • 12 bit的角度分辨率
  • 10 bit的角度精确度（考虑温度影响）
  • 40 bit ID代号
  • 单片– SO8 封装
  • 双片集成（完全冗余）– TSSOP16 封装

产品应用

阀门位置传感器
刹车踏板位置传感器
底盘高度测量
电子辅助转向
前照灯位置控制
后视镜
座椅位置调节电动机
燃油液面传感器
