TDA7294是ST意法公司一款新型DMOS大功率音频功放集成电路,它具有较宽范围的工作电压,(VCC+VEE)=80V;较高的输出功率(高达100W的音乐输出功率),并且具有静音待机功能,很小的噪声和失真以及过热、短路保护功能,有关电气参数如下:电压范围:|VCC|+|VEE|=20V-80V
静态电流:30MA
输出功率:|VCC|=|VEE|=35V ,RL=8欧时为70W
总谐波失真(THD):0.01%(典型值)
转换速率(SR): 10V/us
开环增益:80dB
tda7294管脚如下:

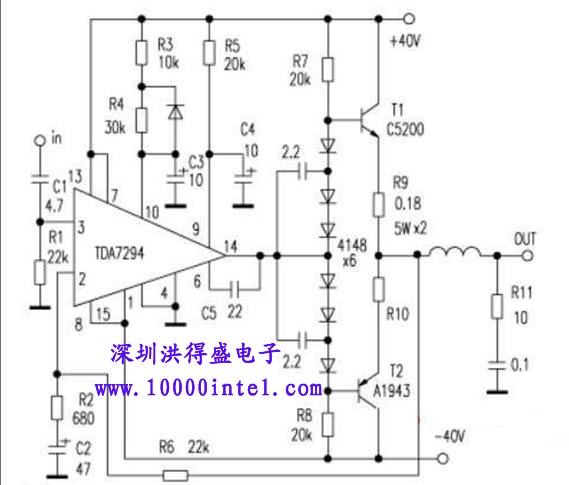

典型推荐应用电路如下:
