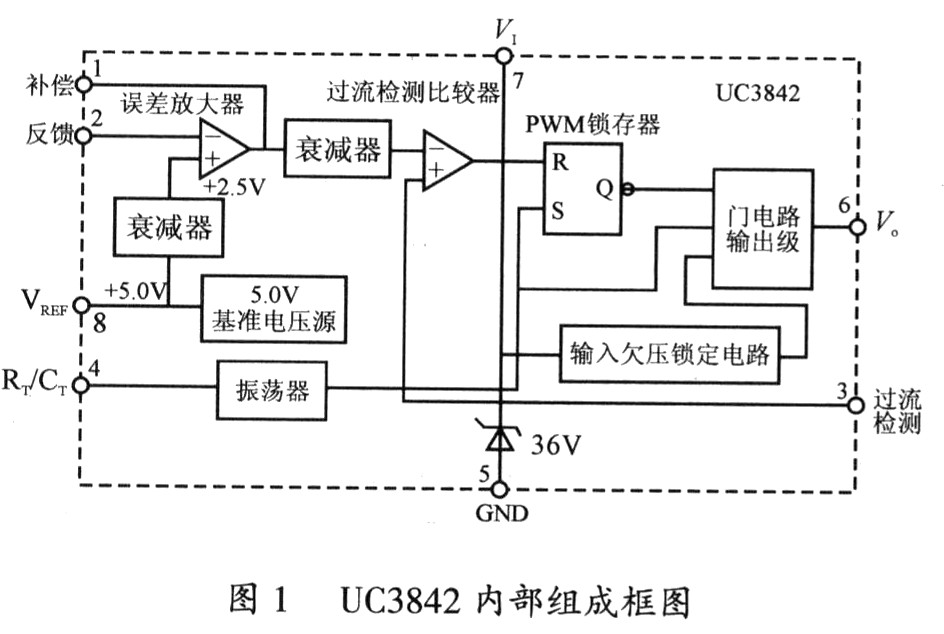

    UC3842是单电源供电，带电流正向补偿，单路调制输出的集成芯片，其内部组成框图如图l所示。其中脚1外接阻容元件，用来补偿误差放大器的频率特性。脚2是反馈电压输入端，将取样电压加到误差放大器的反相输入端，再与同相输入端的基准电压进行比较，产生误差电压。脚3是电流检测输入端，与电阻配合，构成过流保护电路。脚4外接锯齿波振荡器外部定时电阻与定时电容，决定振荡频率，基准电压VREF为0．5V。输出电压将决定变压器的变压比。由图1可见，它主要包括高频振荡、误差比较、欠压锁定、电流取样比较、脉宽调制锁存等功能电路。UC3842主要用于高频中小容量开关电源，用它构成的传统离线式反激变换器电路在驱动隔离输出的单端开关时，通常将误差比较器的反向输入端通过反馈绕组经电阻分压得到的信号与内部2．5V基准进行比较，误差比较器的输出端与反向输入端接成PI补偿网络，误差比较器的输出端与电流采样电压进行比较，从而控制PWM序列的占空比，达到电路稳定的目的。

1．2 系统原理
    本文以UC3842为核心控制部件，设计一款AC 220V输入，DC 24V输出的单端反激式开关稳压电源。开关电源控制电路是一个电压、电流双闭环控制系统。变换器的幅频特性由双极点变成单极点，因此，增益带宽乘积得到了提高，稳定幅度大，具有良好的频率响应特性。

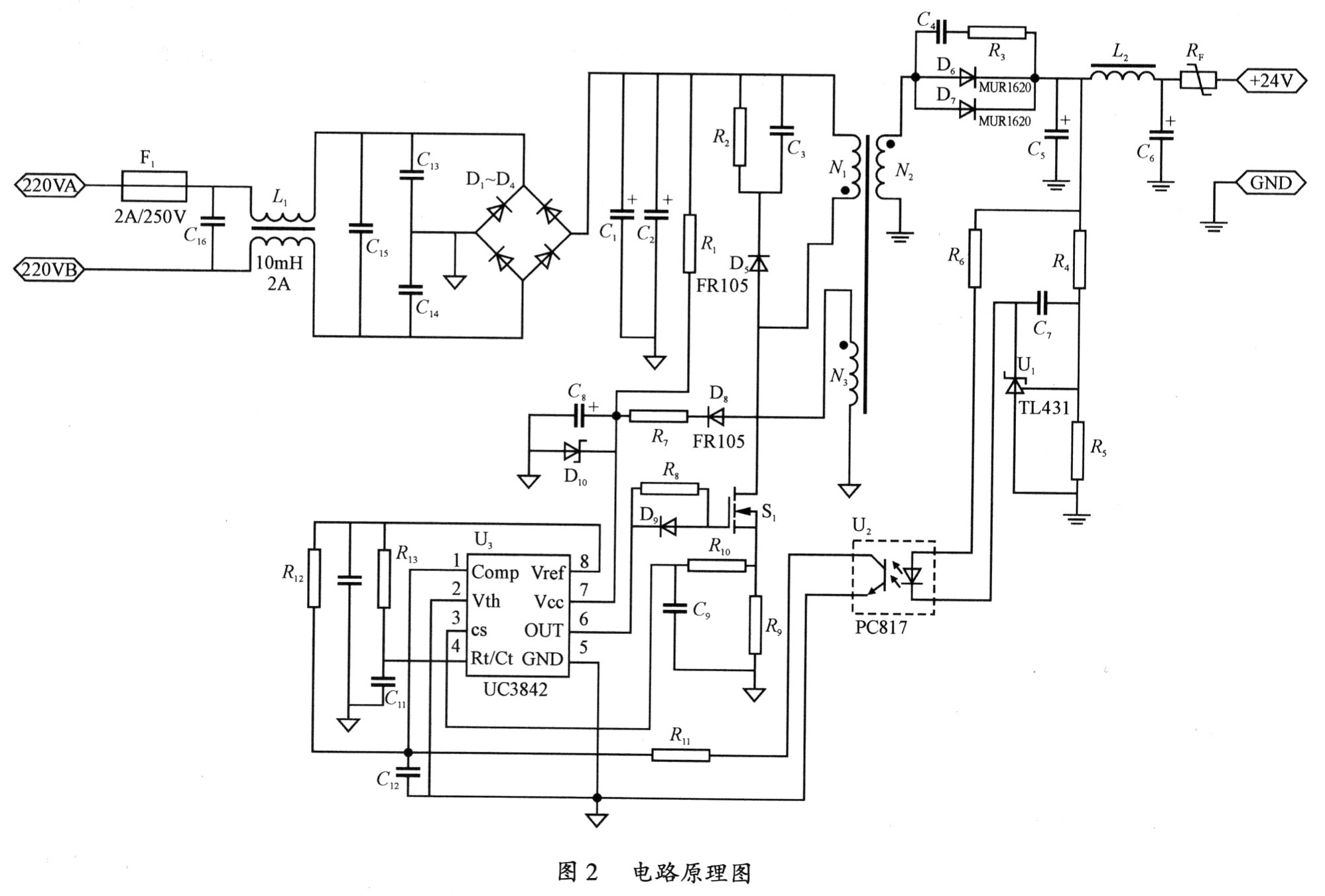

    主要的功能模块包括：启动电路、过流过压欠压保护电路、反馈电路、整流电路。以下对各个模块的原理和功能进行分析。电路原理图如图2所示。
