TOP系列芯片TOP200 224 223等开关电源电路设计

输出功率：5-100w
输出电压：3-36V
输出电流：1-10A
输入电压：100v-260v
输出纹波：小于10mV
具有热保护，短路保护等

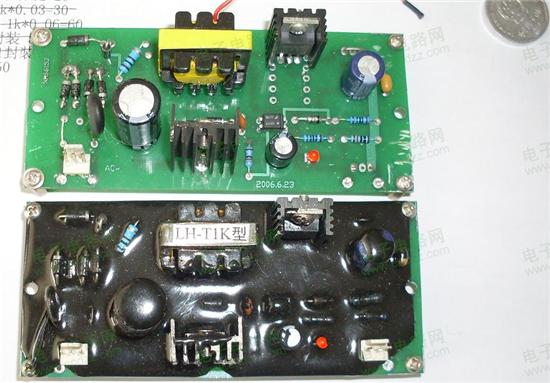

J1是220v的交流电输入接口，经过Rt功率电阻后进入二极管D1-D4，1n4007全桥整流滤波。C1为滤波电解电容，容量为400v22uf。变压器T1的设计为3个绕组，反馈端N2用0.24mm的线绕7圈，输入端N3使用0.2的线绕54圈，输出端N1使用0.35mm的线双股并绕8圈。磁芯选择EI25.。使用一层变压器隔离胶带隔离，磨气缝隙时，保证初级电感量1.2mH。D5和D6组成二极管式的吸收网络。R1和C2组成rc吸收网络。D7为肖特基整流，C3为输出滤波电容。J2为输出电压接插件。D8为反馈光耦，这里选择PC817.
