LM5021设计的50W双路开关电源

一、技术指标：
输入电压：90~264VAC；
输出1：15V2A
输出2：7V4A
典型效率：82％
保护模式：具有欠压、过压、过流、短路保护；
调整率：±2％（线路）、±3％（负载）。
二、电路组成：
电路主要有EMI抑制电路、输入整流滤波电路、直流变换电路、输出整流滤波电路、反馈检测电路及各种保护电路。
三、电路特色：
1）LM5021具有超低启动电流，因此启动电阻值可选的很大，大大降低了在启动电阻上的功耗，提高了电路的转换效率；
2）在轻载或空载时，使用跳跃周期模式，电路功耗最低，满足“能源之星”和“CECP”等级要求。

工作原理
1、 启动电路
开关电源电路开始工作前，LM5021无PWM输出，辅助绕组无法给启动电容C12充电，必须依靠外部电路首先触发启动电容。交流整流后得到的高电压经启动电阻R3、R4给电容C12充电，当C12上的电压达到20V后，内部电压调整器开始工作，并开始给电容C7充电，在C7上的电压达到7V后，内部偏置电路允许PWM输出，完成能量从变压器一次到二次的传递，同时辅助绕组给C12充电，这样电路的启动过程就完成了。
如果辅助绕组存储的能量足以支撑UCC电压，大于5.8V,电路即可进入正常工作模式。启动电阻的阻值影响启动时间和电源效率，LM5021极低的启动电流容许电阻阻值取得很大，从而保证启动电路有合理的启动时间和较高效率。
2、 脉宽调制电路
误差电压的信号从COMP端输入，先经1.2V偏置，在经3.：1的电阻分压，最后输入PWM比较器的反相输入端，电流斜坡信号输入比较器的同相输入端。PWM比较器比较这两路信号输出脉宽调制信号，同时通过PWM控制逻辑和或门讲触发器复位并输出关断信号。然后，由时钟脉冲再把触发器置位以输出开通信号，从而完成脉宽调制功能。
这种电路被称做双脉冲抑制逻辑电路，它能确保在一个时钟周期内脉宽调制器只输出一个脉宽调制信号。当误差控制器输入为0V时，控制器输出0占空比信号。
3、 过流比较电路
LM5021提供过流保护功能。改功能是由内部的电流比较器完成的，当电流比较器的输入超过0.5V时输出脉冲立即被封锁。在MOS管被再次开通前CS脚将保持50ms的低电平以释放低通滤波器。
4、 振荡器

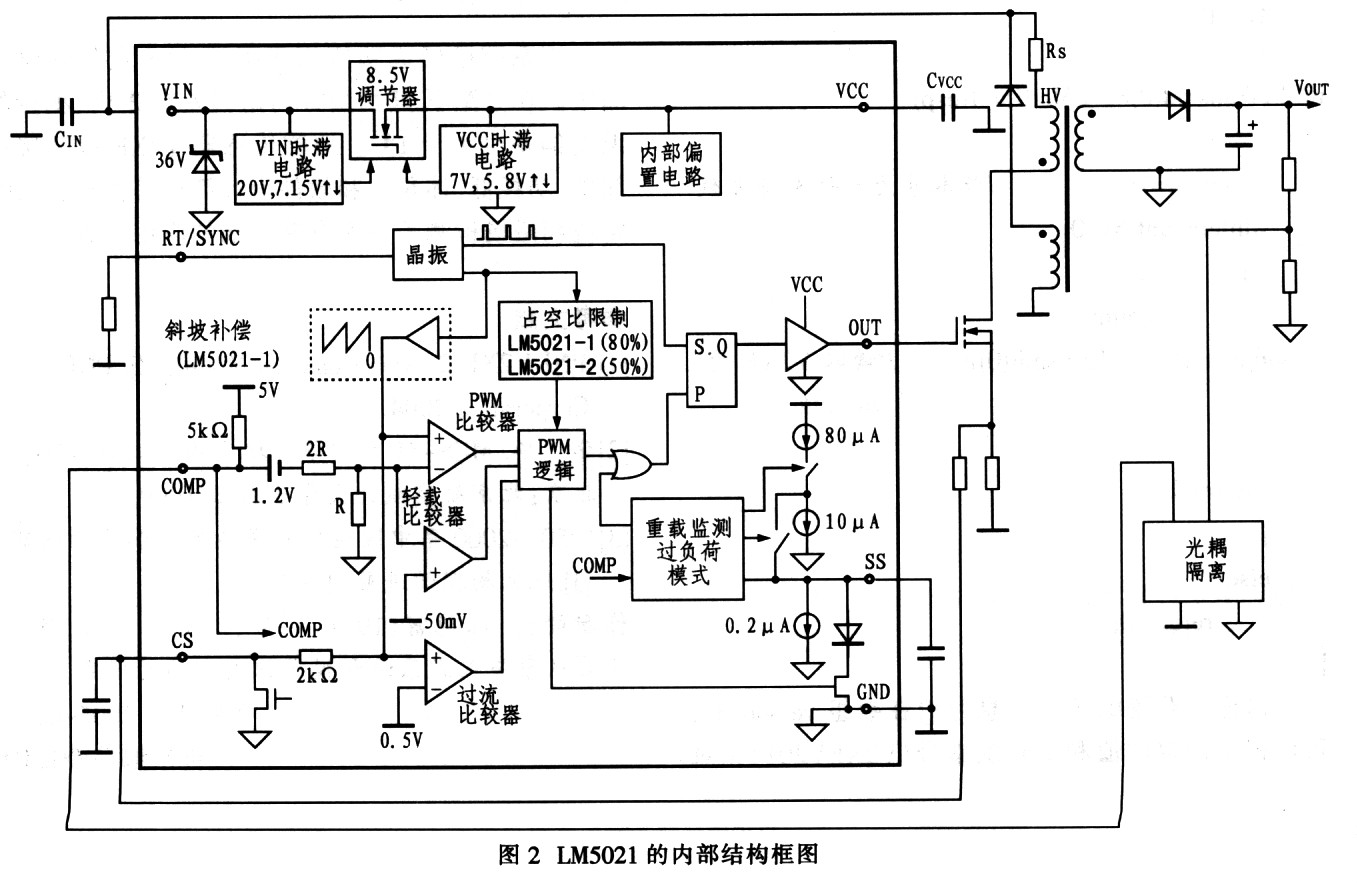

在LM5021的RT与GND之间接1只电阻器就可设置电路的振荡频率，对于LM5021-1，其振荡频率f=1012/RRT×158,而对于LM5021-2的震荡频率f=1012/RT×316。LM5021也能由外部时钟同步，使用时必须用100pF的电容器耦合在RT与GND之间，并且需要峰值大于3.8V的电压来作为同步头。由于晶振部分非常敏感，所以布板时定时电阻要紧靠RT与GND.
5、 软启动和门极驱动
软启动的作用是使功率变换电路缓慢的达到稳态工作点，这样就可减小启动冲击和浪涌电流。它的工作原理是电路内部的20uA电流源给接在SS端的电容器充电，电容器上的电压斜坡上升，从而限制了COMP的电压上升率，最终限制了输出脉冲占空比的上升幅度，这样就实现了软启动功能。
当输出负载过大时，软启动电容还用来产生“打嗝”模式的延时。LM5021的OUT输出PWM信号，输出高电平时拉电流可达0.35A，输出低电平时灌电流可达0.7A，LM5021-1的最大占空比为80％。
6、 反馈检测控制电路
本设计为双路输出，为了确保输出电压的线路与负载调整率，光耦工作电流由+7V组提供，而输出电压取样则由电阻R20、R21、R22共同完成。C23、R19是TL1放大器的频率补偿元件。VS2、V4、R17、C22组成+7V组的过压保护电路。
