性能可靠的大功率开关电源原理图

性能可靠的大功率开关电源原理图

原理图详细说明
功能指标

电路说明

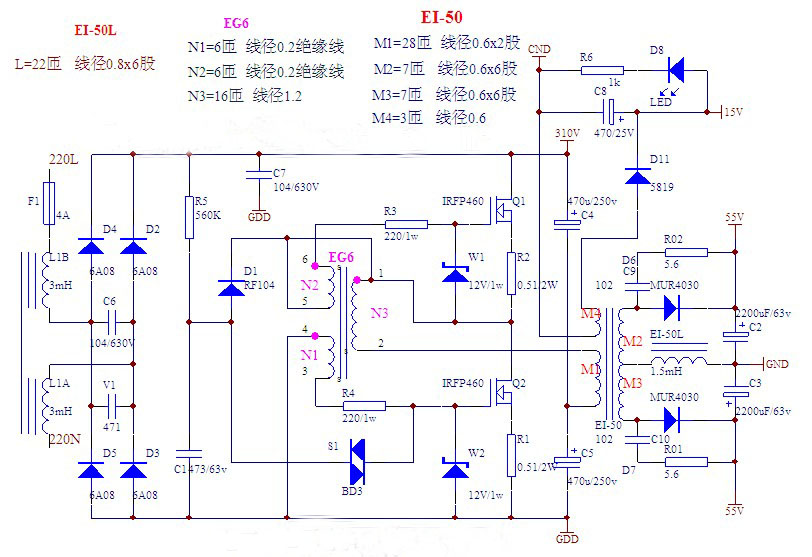

公开“性能可靠的大功率开关电源”的电路图的说明：该图是我们为一家工厂设计的一个简单可靠的大功率开关电源产品（使用在大型灯光上面）。下面对变压器作说明：

（EI-50L）是储备电能的电感用（EE-50磁芯）或者用（EI-50磁芯），（EI-50磁芯）是输出变压器，按电路图上说明制作。（EG6是直径为12MM的磁环）绕制按电路图上说明。

空载测试小于20MA，转换效率大于90%，最大功率800W。（60V/13.5A时输入交流电流3.1A）
