THB6064H电机驱动芯片特点

   THB6064H是东芝公司生产的大功率、高细分两相混合式步进电机驱动专用芯片，通过单片机输出控制信号，即可设计出高性能、多细分、大电流的驱动电路，适合驱动57和一部分86步进电机。

该芯片具有以下特点：

1、单芯片两相正弦细分步进电机驱动；
      2、直接采用单脉冲和方向信号译码控制模式；
      3、采用高耐压BiCD工艺，Ron=0.4Ω；
      4、可实现正反转控制；
      5、通过4位选择8档细分控制(1/2,1/8,1/10, 1/16, 1/20, 1/32, 1/40, 1/64 )；
      6、高输出耐压（VDss=50 V）；
      7、高输出电流（Iout=4.5 A）；
      8、HZIP25-P-1.27封装；
      9、有输出监视管脚(DOWN / ALERT)；
      10、有复位和使能管脚；

11、芯片内部有过热保护（TSD）和过流检测电路。

从图1中可以看出，THB6064H主要由1个输入电路、2个H型桥式驱动电路、2个电流选择电路、2个振荡电路等功能模块组成。

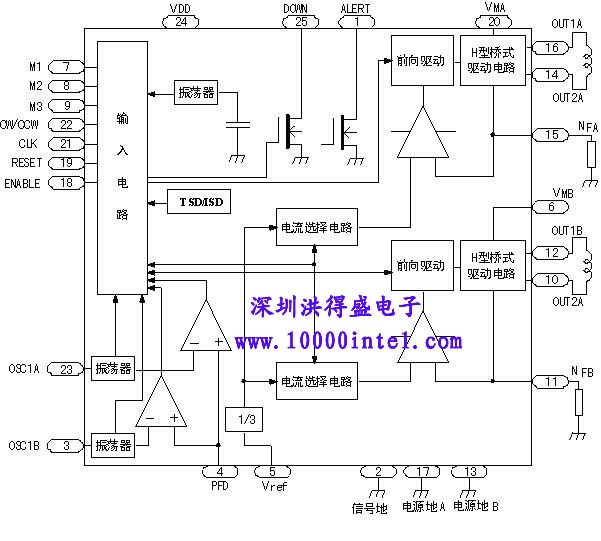

图1  THB6064芯片内部结构框图
