     AD592 是ADI 新推出的一种电流输出式模拟集成温度传感器。它被分为三档:
AD592AN ,AD592BN 和AD592CN。
主要特点如下:
(1)测温精度高。在单电源供电时, 测量精度最高可达±0.3℃(典型值)。测量范围- 25～105℃。重复性误差和长期稳定性均小于±0.1℃。
(2) 是两端集成温度传感器, 外围电路简单。在常温测量领域中, 可取代电热调节器、电阻式温度检测器、热电偶和PN 结等传统的温度传感器。电流温度系数仍为1uA／K。
(3) 输出阻抗高, 互换性很强。
(4) 电压范围4～ 30V。即使供电不稳定或者在反向电压高达20V 时, 也不会损坏芯片。
测温和控制领域。
1:：技术性能描述
测温范围: -25℃－+105℃
分辩率: 0.1℃
测量精度: ±0.3－±2.5℃
线性度: 0.15℃ max(0℃－+70℃)
输出接口: 模拟信号,
封装特性: 不锈钢管密封，防水、防腐蚀
工作电源: +4V－+30V

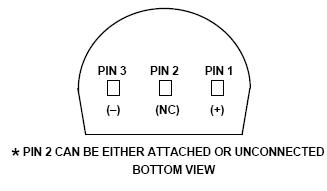

                             图1 AD592引脚图
型号   AD592AN   AD592BN AD592CN 单位
Model 参数 Min Typ  Max Min Typ  Max Min Typ Max
ACCURACY
Calibration Error @ +25℃1 标定误差   1.5 2.5   0.7 1.0 0.3  0.3 0.5 ℃
TA = 0℃ to +70℃
Error over Temperature温度非线性误差   1.8 3.0   0.8 1.5   0.4 0.8 ℃
Nonlinearity2非线性   0.15 0.35   0.1 0.25   0.05 0.15 ℃
TA = –25℃ to +105℃
Error over Temperature3 温度非线性误差   2.0 3.5   0.9 2.0   0.5 1.0 ℃
Nonlinearity2 非线性   0.25 0.5   0.2 0.4   0.1 0.35 ℃
OUTPUT CHARACTERISTICS输出特性

Nominal Current Output额定电流输出

-
@ +25℃ (298.2K)   298.2     298.2     298.2   μA
Temperature Coefficient温度系数   1     1     1   μA/℃
Repeatability4重复性     0.1     0.1     0.1 ℃
Long Term Stability5长期稳定     0.1     0.1     0.1 ℃/month
ABSOLUTE MAXIMUM RATINGS绝对最大额定值

Operating Temperature工作温度


-25   +105 –25   +105 –25   +105 ℃
Package Temperature6封装温度 -45   +125 –45   +125 –45   +125 ℃
Forward Voltage(+ to–)正向电压     44     44     44 V
Reverse Voltage反向电压(– to+)     20     20     20 V
焊接温度
(Soldering 焊锡10 sec)     300     300     300 ℃
POWER SUPPLY 电源

Operating Voltage Range 工作电压范围


4   30 4   30 4   30 V
Power Supply Rejection 电源抑制
+4 V < VS < +5 V     0.5     0.5     0.5 ℃/V
+5 V < VS < +15 V     0.2     0.2     0.2 ℃/V
+15 V < VS < +30 V     0.1     0.1     0.1 ℃/V

                       图2 温度-输出特性曲线

应用电路：

          图3 AD1403 AD592 AD741 构成的温度测量电路

                                 图4 差分温度测量电路

                            图5 热电偶冷端补偿温度测量电路图

                                 图6 温度电流变送器（4–20 mA）

                                   图7 变温恒温器

                                              图8 温度测量数字信号输出电路

                         图9 AD592 封装图片
